Как правило, сэндвич трубы имеют круглое сечение. Внутренние диаметры могут быть различными. Для отопительных котлов мощностью до 40 Квт — это 130-200 мм, для печей и каминов — 200-280 мм. Толщина утеплителя варьируется от 30 до 80 мм, в отдельных случаях и более. Чем он толще, тем ниже температура наружной трубы. Для монтажа дымохода снаружи здания следует применять хорошо утепленную трубу.
Особенности эксплуатации банного дымохода
Применение для отопления бани газовых тепловых агрегатов является оптимальным вариантом в части обслуживания дымохода. Причин тому несколько:
- Температура печных газов в дымоходе не превышает 150 oC. При нормальной теплоизоляции, особенно в случае использования двухстенных сэндвич-труб, перепад температур будет незначительным. Точка росы (температура конденсации) располагается выше конца дымохода. В этом случае количество конденсата внутри трубы снижается до минимума.
- В составе дыма при сжигании газообразного топлива твёрдых частиц очень мало, следовательно, сажи образуется немного.
- Уровень автоматизации современных отопительных агрегатов позволяет установить оптимальный режим сжигания топлива, при котором происходит наиболее полное его сгорание.
- Банные печи включаются периодически, как правило, не чаще одного раза в неделю, что увеличивает межремонтные периоды.
Поэтому основными операциями по обслуживанию дымохода является своевременный слив конденсата из накопителя и периодическая проверка состояния дымохода дважды в год — перед началом отопительного сезона и после его окончания. Очистка дымохода от сажи при этом выполняется по необходимости и не после каждого осмотра.

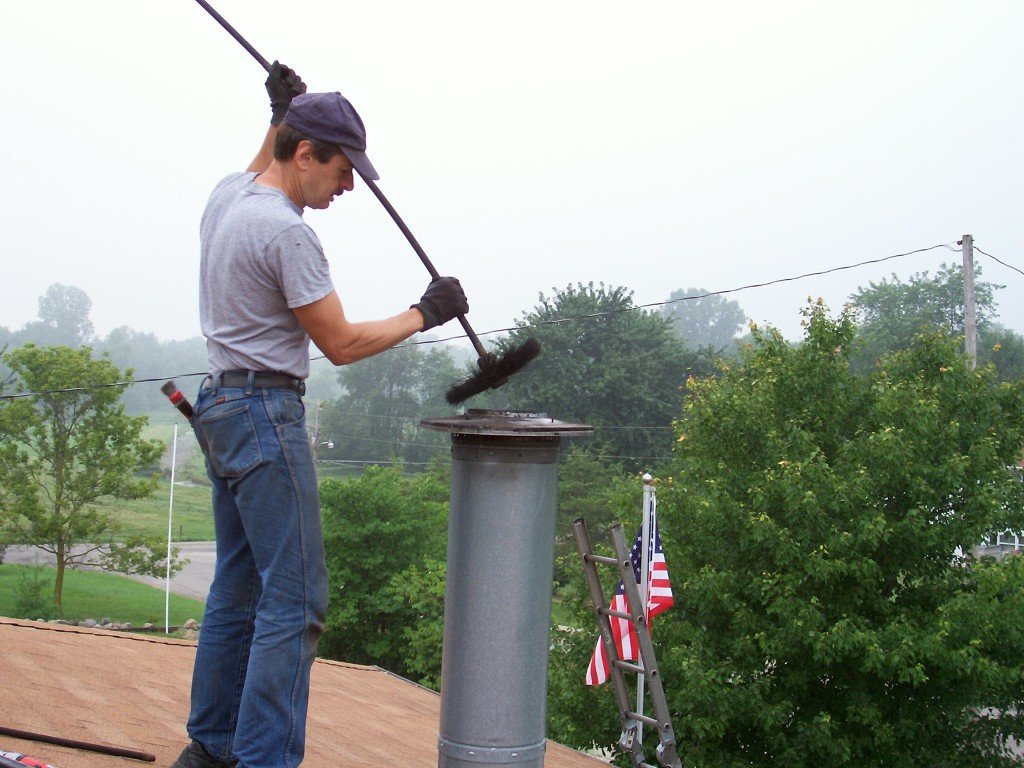

Проволочная щетка — надежный инструмент, позволяющий качественно прочистить дымоход
Характерные особенности конструкции
Как правило, сэндвич трубы имеют круглое сечение. Внутренние диаметры могут быть различными. Для отопительных котлов мощностью до 40 Квт — это 130-200 мм, для печей и каминов — 200-280 мм. Толщина утеплителя варьируется от 30 до 80 мм, в отдельных случаях и более. Чем он толще, тем ниже температура наружной трубы. Для монтажа дымохода снаружи здания следует применять хорошо утепленную трубу.
Номенклатура выпускаемых элементов сэндвич труб позволяет решать любые задачи при монтаже. Это прямые участки разного диаметра (длины 0,25; 0,5 и 1 м), повороты, стартовые и оконечные элементы, колпаки, детали крепления, проходов через крышу и перекрытие.
Современные системы стальных дымоходов включают в себя все возможные элементы. Если их оказывается недостаточно, можно изготовить изделия по индивидуальным размерам
Способы монтажа
Выбирая для собственной печи в бане дымоходную систему, следует знать о двух способах их монтажа своими руками.
- Насадной. В этом случае дымоход расположен над печкой на трубу насаживают на выходной патрубок, размещая внутри баньки и выводя через потолок, а далее через кровельное покрытие наружу. Обычно такие трубы имеют самую простую форму, что считается весьма и весьма эффективным вариантом. Дымоход получается отличную тягу, а сажа не откладывается на внутренних стенках.
- Приставной. Такой дымоход монтируется к боковине установленного для бани котла. Вывод осуществляется через стену наружу, а затем конструкция поднимается вертикальность вдоль стены на высоту, превышающую уровень крыши. Такие дымоходы безопаснее. Но они характеризуются меньшей эффективностью, что связано с наличием пологих отрезков и изгибов. Как результат, тяга становится хуже. Плюс тепло, исходящее от трубы, прогревает воздух снаружи, а не действует дополнительно на обогрев бани.
Требования к изделиям
Если вы хотите выбрать и своими руками сделать дымоход, вам обязательно стоит опираться на несколько ключевых моментов.
Внутренние поверхности. Обязательно гладкие, чтобы не допустить накопление сажи.
Сечение желательно выбирать круглое, поскольку такая форма способствует созданию более эффективной тяги.
Диаметр трубы определяется напрямую в зависимости от мощности используемой в бане печки
Принимать во внимание нужно внутренний диаметр, то есть внутреннее сечение. Если мощность печи до 3,5 кВт, тогда сечение будет 140 на 140 миллиметров
При мощности до 5,2 или до 7,2 кВт, сечение выбирайте 140 на 200 и 140 на 270 миллиметров соответственно.
Проводить своими руками монтаж следует так, чтобы соблюдать максимальную длину горизонтальных и пологих отрезков не более одного метра. Иначе тяга станет неэффективной.
Прокладывая через кровлю и потолок трубы, следует в обязательно порядке предусмотреть установку противопожарных разделок.
Как проверить тягу в дымоходе банной печи
Наличие тяги в дымоходе может быть проверено самыми простыми способами — по отклонению пламени свечи или спички, поднесённой к воздухозаборному окошку газовой колонки или печи. При нормальной тяге оно направляется внутрь агрегата. Перед проверкой нужно полностью открыть шибер или заслонку.
Тягу проверяют по отклонению пламени спички или свечи
Полоска от салфетки или туалетной бумаги также годится для проверки наличия и направления тяги по степени её отклонения от вертикали. Такой способ можно рекомендовать при контроле газового агрегата, он безопасен даже при наличии газа внутри прибора. Тяга в коаксиальных дымоходах не контролируется, так она возникает только при горении топлива, а её сила зависит от интенсивности горения.
Регулировка тяги в газовой печи
Признаками ненормальной тяги в печи является изменение цвета пламени и некоторые другие признаки:
- Появление запаха гари или несгоревшего газа свидетельствует об опрокидывании тяги и возникновение обратного движения воздуха в дымоходе.
- Изменение цвета на красный говорит о неполном сгорании топлива ввиду недостаточности кислорода воздуха. Понадобится регулировка тяги в сторону её увеличения.
- Белое пламя горелки и гудение воздуха в дымоходе свидетельствует об излишней тяги в дымоходе, которую нужно уменьшить положением шибера или поворотом заслонки внутреннего регулятора.
Причиной изменения тяги в дымоходе могут быть погодные условия, в частности, изменение силы и направления ветра. Дымовую трубу в таком случае просто зажимает силой ветра. Устранить такие явления можно, установив на оголовок печной трубы флюгер-дефлектор, который поворачивается по ветру и, в силу своей конструкции, создаёт разрежение над трубой, улучшая тягу.
Кардинально тягу могут увеличить специальные приборы с электроприводом, устанавливаемые на дымовую трубу и принудительно создающие разрежение.
Фотогалерея: способы регулировки тяги в дымоходе банной печи
Как прочистить дымовую трубу от сажи
Прочистка наслоений внутри трубы — самый неприятный, но, к сожалению, неизбежный момент в процессе эксплуатации отопительных агрегатов. Для тех или иных типов печей она производится чаще или реже. Наименее часто приходится чистить нержавеющие дымоходы газовых печей, но эта работа выполняется особыми инструментами с применением средств для очистки, размягчающих сажевый слой. Средства очистки таких дымоходов должны быть щадящими для зеркальной внутренней поверхности труб, чтобы сохранить их важнейшее качество — минимальную задержку конденсата внутри труб.
Дымоход можно прочистить двумя способами:
- Сверху — при этом используются ерши или ежи с грузом. Их перемещают вниз вверх по дымовой трубе, добиваясь полного удаления нагара. При этом печь нужно тщательно укрыть мокрой тканью, чтобы сажа не попадала в помещение.
- Снизу — к трубе проникают через топку, инструмент закрепляется на гибком валу. При таком способе щёткам придают вращение. Часто это производится с использованием привода, например, электродрели.
Прочистку производят механическим способом сверху вниз мягкой шарообразной щёткой. При сильном засорении стенок пристенных труб сажей можно произвести их демонтаж и очистить каждую секцию отдельно.
Материалы
Для традиционных русских банек используют печи, работа которых основана на твердом топливе
Потому крайне важно обеспечить утилизацию их продуктов горения. Ваша задача, как строителя баньки — сделать дымоход, который обеспечит отвод дыма и опасного угарного газа
Для дымоходов печей бани применяются те же материалы, из которых делаются дымоотводы в обычных домах:
- Кирпича;
- Керамики;
- Черной стали;
- Оцинкованной стали;
- Нержавейки;
- Комбинированных конструкций.
Особенностью представленных материалов является то, что они:
- Огнестойкие;
- Могут иметь различный диаметр;
- Характеризуются отличной теплопроводностью;
- Не выделают вредных веществ при нагреве;
- Пригодны для эксплуатации в условиях повышенных температур.
А вот от таких материалов как алюминий или асбестоцемент нужно категорически отказаться, поскольку данные трубы запрещены для саун и бань.
В настоящий момент кирпичные версии печи встречаются крайне редко. Это обусловлено более высокой эффективностью и доступностью печей из металла. При желании их можно отделать кирпичом. В любом случае, трубы вашего дымохода должны полностью соответствовать параметрам печки. Не удивительно, что самый распространенный вид — это сэндвич труба. Ее делают из нержавейки.
Рекомендации по монтажу
Ни для кого не будет новостью что, устанавливая печь-каменку или работая с сопутствующим оборудованием, необходимо соблюдать правила пожарной безопасности. Поэтому продумывайте все действия на шаг вперед. По конструкции, трубы для дымоходов бывают двух видов:
- насадочные;
- коренные.
Первые устанавливаются непосредственно над самой печью и выводятся наружу через потолок или крышу. Вторые, монтируются сбоку от отопительного оборудования. Выбор конструкции осуществляется по вашим возможностям, а в плане работоспособности, оба типа функционируют одинаково. И прежде чем приступить к установке дымохода, ознакомимся с главными правилами:
- устанавливая трубы, делайте все максимально аккуратно, чтобы все стыки, располагались на одном уровне, и между ними не было зазоров, из-за которых внутри дымохода будет образовываться конденсат;
- сечение выводного рукава, должно быть одинакового диаметра с выходом на печи;
- устанавливая переходники, повышается тяга и как следствие печь будет быстрее остывать.
Стыкуя колена труб для вывода их через перегородки в бане, делать это нужно так, чтобы соединительные места не способствовали скоплению сажи. По возможности приобретайте дымоотвод, с меньшим количеством соединений и переходов.
Где лучше вывести трубу?
Вне зависимости от того, будет выводиться дымоход через стену или же кровельную конструкцию, конечная часть должна располагаться выше конькового уровня на 0,5 метра. Запланировав вывод через кровлю, приобретите металлический переходник. Труба устанавливается в него и крепится к кровельной конструкции, заглушая щели. Монтируя вывод через деревянную стену, тоже необходимо устанавливать проходные блоки. В бане из кирпича, от них можно отказаться и заделать отверстие цементом. Но по эстетическим соображениям, можно и здесь воспользоваться специальной конструкцией. В месте выхода дымоотвода через потолок, отверстие делается немного больше сечения трубы, для укладки термоизолирующего материала.
Какой из видов выбрать
Существует несколько параметров, по которым происходит подразделение систем для отвода продуктов сгорания. Первый – конструктивные особенности.
В зависимости от него дымоходы бывают:
- Внутренние
- Внешние
Чаще всего применяется внутренний дымоход в бане. Он обладает рядом достоинств. Не нарушает архитектурный стиль бани, экономит тепло. Не требует утепления в зимнее время, имеет хорошую тягу, достаточно прост в уходе.
Смотрим видео, замена дымоотвода из нержавейки:
Однако у внешних дымоходов есть свои достоинства. Для их монтажа не потребуется делать проемы в перекрытии, кровле. Но для его кладки нужно большее количество кирпича, так как толщина стенок конструкции не может быть менее 38 см.
Следующий параметр, подразделяющий дымоходы на различные виды – количество контуров. Существуют одно- и двухконтурные конструкции. Первые состоят из трубы и стальных фасонных элементов. Они требуют минимальных затрат. Чаще всего такие конструкции применяются внутри помещения и служат для облицовки кирпичных каналов.
Двухконтурные или сэндвичи состоят из внутренней и внешней труб. Внутри них располагается базальтовое волокно, служащее изоляцией. Особенности конструкции препятствуют выпадению конденсата, именно эти дымоходы для печей в баню используют чаще всего.
Третий фактор, вносящий отличия в системы вывода продуктов горения – материал. Они изготавливаются из:
- Асбеста
- Кирпича
- Керамики
- Нержавейки
Самым оптимальным, учитывая соотношение цены и качества, считается дымоход из нержавеющей стали.
Установка керамического дымохода
Работа начинается с обустройства площадки. Для этого на бетонной стяжке необходимо установить дымоходные блоки, в которые будет вмонтирована труба из керамики. Пространство между этими элементами изолируется слоем базальтовой ваты не меньше 10 см. Правила пожарной безопасности при этом требуют обустройства вентиляционных каналов для проветривания теплоизолирующего слоя.
Блоки соединяются между собой монтажным раствором, а стыки элементов конструкции укрепляются кислотоустойчивым герметичным материалом. При желании его можно заменить специальной смесью, однако подобный состав нужно использовать в течение 1,5 часов, поскольку спустя некоторое время он приходит в негодность.
Монтаж дымового и вентиляционных каналов выполняется раздельно
К целостности и чистоте систем вентиляции стоит отнестись с особой осторожностью, так как они выполняют важные функции по безопасности работы всей конструкции. Поэтому если придется производить одновременную установку дымохода и каналов, нужно следить, чтобы внутрь вентиляции не попадало монтажного раствора или остатков мусора.
Керамический дымоход установлен. Периодически нужно проводить осмотр вентиляционных каналов в целях профилактики.
Выбор материала
Обычно печь в бане топится дровами или углем, что накладывает свои ограничения на выбор материалов. Асбестоцементные трубы, оцинкованная сталь, черный металл уже не подойдут. Остаются варианты с нержавеющей сталью, керамикой и кирпичом, которые могут выдержать высокую температуру.
Кирпичный
Классический вариант с кирпичным дымоходом сложно реализовать самостоятельно, скорее всего, придется привлечь к работам профессионального печника, способного точно и верно соблюсти все нюансы в постройке кирпичного дымохода.
Не стоит забывать, что кирпичный дымоход обладает рядом весьма неприятных недостатков. Квадратное или прямоугольное сечение канала создает дополнительное сопротивление току газов, шероховатая поверхность и наличие швов гарантируют налипание сажи и конденсата. Большая теплоемкость не позволяет быстро растопить печку. Все, что остается, это только приверженность традициям.
Керамический
Для современной бани лучше выбирать между сталью и керамикой. Оба материала выдерживают высокие температуры, формируют круглое сечение канала и гладкие стенки, что гарантирует минимальное сопротивление тяге, препятствует загрязнению дымохода.
Керамические дымоходы сейчас только набирают популярность. Для бани они могут оказаться идеальным вариантом, ведь при хороших технических показателях они способны аккумулировать тепло, как и кирпичный дымоход, зато гораздо практичнее. Может стать идеальным вариантом для оборудования классических печей. Однако керамические трубы тяжелые и требуют обустройства мощного фундамента, развязанного с фундаментом самой бани.
Стальной
Кто не стремится делать все по старинке и не прочь приобщить к обустройству бани современные технологии, использует компактные и производительные печи, а вместе с ними металлические дымоходы. Из стальных двухслойных труб с утеплителем можно собрать дымоход любой конфигурации с отменными характеристиками, главное достаточно дешево и с возможностью собрать дымоход для бани своими руками.
Схема установки сэндвич дымохода в бане
При выборе конкретной модели стального дымохода следует учесть, что твердотопливная печь вырабатывает много тепла, так что сталь внутренней трубы следует выбирать марки 3хх. Марка стали внешнего кожуха уже не столь существенна.
Основные требования к банным печам
Дымоход для банного котла не только выводит из помещения продукты сгорания, но и обеспечивает оптимальное использование топлива в тепловом агрегате. Вместе с тем правильно устроенный канал для отвода печных газов должен служить гарантией безопасной эксплуатации отопительного прибора. Этот фактор обеспечивается не только правильным подбором материалов и конструкции дымохода, но и организацией инфраструктуры котельного помещения. В нём должна быть достаточная приточная и вытяжная вентиляция, обеспечивающая подачу кислорода для горения печи и вывод продуктов сгорания или самого газа, попавшего в помещение.
Для отвода дымовых газов из бани часто строят наружный пристенный дымоход, т. к. он не занимает места в помещении и обеспечивает лучшую пожаробезопасность

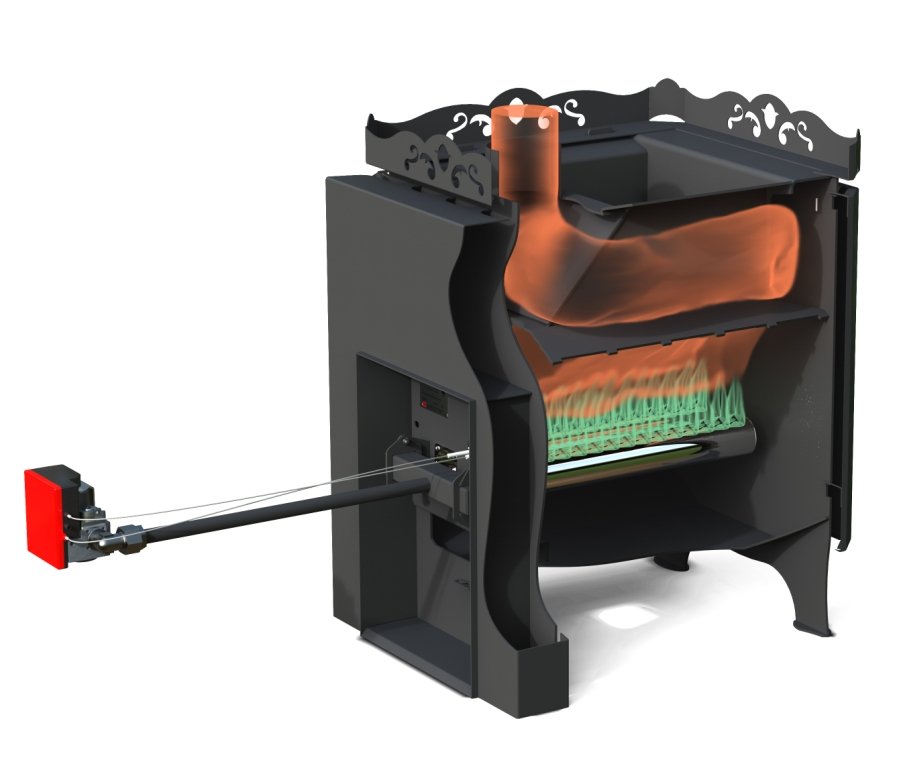

Газовые котлы являются наиболее безопасными при эксплуатации и дешёвыми по сравнению с другими видами тепловых агрегатов. Они не дают запаха от сгоревшего топлива и не оставляют мусора в виде золы или шлака.
Газовые котлы являются более экономичными и безопасными по сравнению с тепловыми агрегатами на других видах топлива
При использовании газового котла в бане нужно придерживаться некоторых рекомендаций:
- Если отсутствует подвод газа от центральной магистрали, можно использовать топливо из баллонов. Их нужно размещать вне помещения в специально оборудованном шкафу.
- Для безопасной эксплуатации газового агрегата нужно использовать систему автоматического управления, которая будет управлять режимом отопления, а также газовый анализатор на случай протечки.
- Основание из огнеупорных материалов для печи должно быть минимум на 10 сантиметров больше её внешних габаритов.
- Для устройства газопровода нужно использовать только стальные или медные трубы.
Производители
Выбирая дымоход, необходимо определить, для какой печи или котла он предназначается. В зависимости от этого различают каналы для установки в оборудование, которое работает на жидком топливе, твердом горючем или газу. Существуют также универсальные виды, подходящие для любых устройств. От этого условия зависит максимальная рабочая температура дымовой системы.
Благодаря высокой надежности наибольшую популярность среди потребителей получили дымоходы компаний «Шидель» и Effe 2.
Effe 2 – производитель, занимающийся выпуском оборудования, обладающего довольно маленьким весом. Это условие предоставляет большую свободу для пользователей, поскольку для их установки нет жесткого требования по фундаменту.
Вся продукция, выпускаемая указанными производителями, испытана и сертифицирована. Компания «Шидель» предоставляет гарантию сроком на 30 лет, Effe 2 – на 40. Это говорит о том, что за все время функционирования отопительной системы дымоход будет оставаться в рабочем состоянии, что является залогом безопасности.
Технические характеристики
- Керамические трубы для дымохода чаще всего изготавливаются в виде секций. Возможно наличие паза на одной из сторон для удобства сборки. При выборе керамического тройника рекомендуется отдавать предпочтение цельному элементу: это предотвращает появление трещин в будущем, а значит, позволяет избежать трудоемкого процесса замены.
- Внутренняя поверхность керамической трубы гладкая, благодаря чему продукты горения не оседают на стенках и беспрепятственно покидают канал. Эта особенность позволяет проводить очистку дымохода не больше двух раз в год.
- Благодаря повышенной статической прочности изделий замена отопительного оборудования осуществляется без демонтажа канала.
- Низкая степень водопоглощения дает возможность эксплуатировать керамические трубы в условиях повышенной влажности.
- Устойчивость к воздействию кислот, содержащихся в продуктах горения.
- Высокая степень теплопроводности. Благодаря этому свойству керамика быстро прогревается, одновременно нагревая холодный воздух и тем самым повышая КПД отопительного прибора, поскольку от температуры изделия зависит уровень тяги в канале.
Преимущества керамических труб
Неудивительно, что сегодня подобные изделия пользуются особой популярностью, ведь они сочетают в себе множество достоинств, включающих следующее:
- универсальность применения;
- термоустойчивость;
- податливость в обработке различными инструментами, то есть они легко режутся, сверлятся и шлифуются;
- устойчивость к коррозии и другим изменениям от воздействия внешних факторов;
- большая плотность поверхности, которая не позволяет продуктам горения проникать в помещение через стенки дымохода;
- высокий уровень механической прочности и устойчивость к деформации;
- способность долгое время удерживать тепло;
- длительный срок службы с гарантией до 30 лет.
Внутренний или внешний какой лучше
То, что дымоход является одной из важнейших частей отопительной системы известно всем. Значит и к выбору его следует подходить особенно тщательно. Ведь он будет обеспечивать надежную работу оборудования, не подвергая при этом опасности людей.
Классификация дымоходов осуществляется по различным признакам. Мы же рассмотрим один – по способу установки системы бывают:
- Внутренние
- Внешние
Рассмотрим подробно преимущества каждого из видов. Внутренний – считается классической моделью.
Его преимущество – дополнительный обогрев парилки, позволяющий снизить затраты топлива и время прогревания до комфортной температуры. Но в то же время внутренняя конструкция считается более сложной в уходе и трудоемкой в плане монтажа. Также к недостаткам следует отнести возможность задымления в случае возникновения трещин в трубе.
Внешняя модель пользуется не меньшей популярностью. Она отличается от внутреннего тем, что дымоход для бани через стену выводится наружу здания, причем непосредственно в плоскости соединения с печью. Получается, что практически вся конструкция размещена на улице, что значительно снижает риск возникновения пожара.
Смотрим видео, наружный дымоход:
Но у него также есть недостаток – необходимость качественного утепления, что позволит предотвратить быстрое остывание отходящих газов и способствует снижению количества регулярных чисток. Еще один минус – такая конструкция не сможет отдавать излишнее тепло парилке, а значит увеличится расход топлива.
