Чистка колодцев своими руками дренажным насосом и грейфером

Схема подключения дренажного насоса при отсутствии вилки или в случае необходимости в удлинении провода не вызовет проблем даже у домохозяйки.

Все стандартные провода имеют цветовую маркировку, соответствующую их назначению, достаточно просто соединить провода одного цвета.

Схема подключения и правила эксплуатации

Рис. 3 Электрическая схема соединения проводов в дренажных насосах

Схема подключения дренажного насоса при отсутствии вилки или в случае необходимости в удлинении провода не вызовет проблем даже у домохозяйки. Все стандартные провода имеют цветовую маркировку, соответствующую их назначению, достаточно просто соединить провода одного цвета.

Рис. 4. Схема соединения с отдельным пусковым устройством

Перед подключением дренажного электронасоса и установкой его на глубину полезно соблюдать следующие правила:

• Если мы подключаем насосный аппарат первый раз, то перед работой следует изучить параметры дренажника и характеристики питающей сети на предмет совместимости — это будет способствовать его надежному подключению к сети и заземлению.
• без реле защиты от перегрева к электрической сети следует производить через защитный автомат, с номинальным током срабатывания не более его максимального значения для электронасоса.
• Глубинный дренажник, имеющий электрическую схему со встроенным тепловым реле, можно подключать в электрическую сеть напрямую. При этом может возникнуть ситуация, когда дренажный насос перегрелся при интенсивной нагрузке и отключился — в этом случае необходимо дать ему время остыть.

Рис. 5 Как подключить дренажный насос — схема подключения

• Глубинные электронасосы имеют кабель с длиной, рассчитанной так, чтобы их глубина погружения соответствовала длине электрического шнура. Если кабель поврежден или возникла необходимость в его замене, запрещается его ремонтировать любыми способами или менять самостоятельно. Эту работу необходимо доверить опытным специалистам, которые обеспечат полную герметизацию соединения.
• При остановке в насосах может происходить обратный отток воды из напорной магистрали в источник водозабора — это может привести к наполнению емкости и повторному включению устройства. Схема подключения погружного насоса для устранения этого эффекта должна включать в себя обратный клапан, который подключается к насосу на выходе.
• При работе с глубинным дренажным насосом необходимо следить, чтобы дебит емкости с откачиваемой водой не позволял ему постоянно включаться и отключаться — это приводит к его перегреву и остановке.

Рис. 6 Дренажная насосная автоматика

В дренажной насосной помпе имеется встроенный поплавковый выключатель и во многих случаях реле защиты от перегрева, поэтому их установка и подключение не требуют сложной автоматики. В схеме подключения дренажника в напорный трубопровод дополнительно монтируются вентиль и обратный клапан, предотвращающие обратный отток жидкости.

Особенности конструкции и установки насосов

Благодаря особенностям своей конструкции дренажный насос для откачки воды из колодца может поднимать на поверхность не только обычную воду, но и сжиженную грязь, содержащую в своем составе твердые включения диаметром от 2,5 до 3,5 см.

Функционирует он следующим образом:

• Насос, для лучшей устойчивости закрепленный на специальной подставке-основании, опускают на дно колодца.
• Оттуда выводится его напорный шланг, направленный в сторону траншеи или канавы, предназначенной для отведения воды от очищаемой водозаборной точки.
• Насос включается и работает до полного очищения колодца.

Конструкцию данного агрегата составляют следующие элементы:

• Корпус насоса (изготавливается из чугуна, нержавеющей стали или пластика).
• Электродвигатель.
• Насосный узел.

Всасывание жидкости в таком насосе производится через решетку насосного узла, снабженную отверстиями, диаметр которых оказывает непосредственное влияние на их пропускную способность. То есть, при необходимости для себя можно подобрать агрегат, способный откачать воду твердыми частицами различного диаметра.

Кроме того, многие устройства данного типа снабжаются специальными приспособлениями – поплавковыми выключателями, автоматически отключающими насосы при снижении уровня откачиваемых вод до определенного уровня.

Погружной насос для откачки грязной воды устанавливается непосредственно в колодец

На что обращать внимание при выборе

Дренажный вид

Одним из основных критериев для выбора такого агрегата является степень загрязненности. Как правило, этот параметр определяется максимальным размером частичек загрязнения, которые способен «переварить» насос.

Критерием является глубина колодца. Чем больше параметр, тем большей производительности нужен насос, чтобы успешно поднимать воду.

Заключительным, но тоже немаловажным фактором являются конструктивные особенности оборудования. К ним относится расположение всасывающего отверстия, материал, из которого изготовлен корпус устройства, ремонтопригодность. На данный фактор мало влияют условия, в которых будет работать насос, по большей части они сказываются на эксплуатационных качествах устройства, и очень сильно зависят от его цены и производителя.

Обзор лучшего оборудования

Модель НПЦ – 400Д

Остановимся подробнее на конкретных моделях насосов. Для начала рассмотрим насос погружной центробежный НПЦ – 400Д, китайской фирмы Калибр. Мощность у данной модели 400 Вт, производительность около 7000 л/час, способен работать на глубине до 7-ми метров.

Размер пропускаемых частиц 5 мм. Изготовлен из дешевого пластика. Вес составляет 5 килограммов. Отличается простотой и сравнительно не большой ценой — немногим более 2 000 рублей. Дешев, не прихотлив, отлично подойдет для дачного участка.

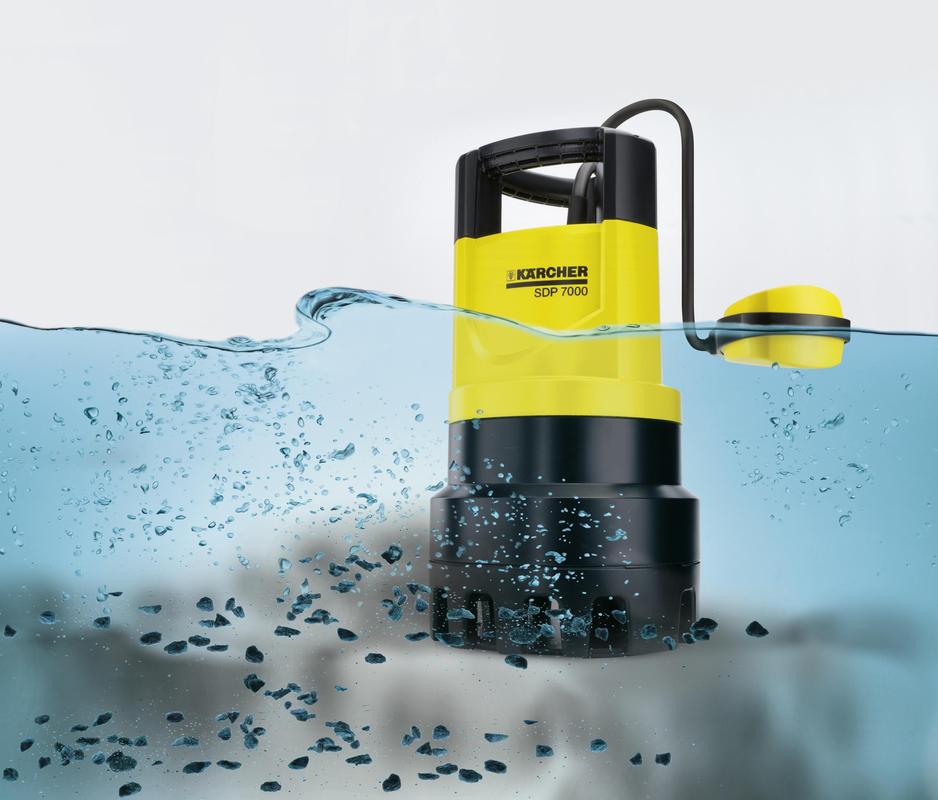

Теперь рассмотрим для сравнения немецкий насос погружной дренажный SDP 7000 известной фирмы Karcher. При более низкой мощности в 320 Вт, данный агрегат обладает такой же производительностью (около 7000 л/час) что и китаец. Однако превосходит его по глубине погружения — способен справляться с расстоянием в 8 метров. А также по максимальному размеру твердых частиц, данный аппарат способен справиться с загрязнением диаметром в 20 мм. Превосходит он предшественника и по эксплуатационным характеристикам. В оборудовании этой марки все продумано до мелочей.

Модель SDP 7000

Его корпус изготовлен из качественных, сверх прочных материалов. Он оснащен удобной, эргономичной круговой ручкой, позволяющей его удобно переносить

Так же следует обратить внимание на оптимизированный соединительный патрубок, позволяющий без переходников подключать любые шланги, в том числе, больших размеров

Оснащен этот прибор и поплавковым выключателем с регулируемым уровнем, что позволит его использовать в автоматическом режиме.

Пожалуй, единственным его недостатком является цена, в 5 000 рублей, однако много ли это за все перечисленные преимущества? Решать вам.

Необходимость оборудования и правила эксплуатации

Желание иметь в своем доме источник чистой воды приводит к немалым расходам на его содержание. Одна только регулярно проводимая чистка способна потребовать больших вложений средств. Но их можно значительно сократить, если воспользоваться насосом для очистки колодцев. Для этой цели подходят дренажные насосы для колодца. Однако только правильно выбранный насос сможет работать эффективно.

Благодаря регулярному применению такого оборудования вы сможете добиться потрясающих результатов и пользоваться исключительно чистой водой. Но для этого необходимо соблюдать требования, указанные в инструкции по эксплуатации. Ведь как правило, для таких целей применяется погружное оборудование, исправность которого проверить наглядно просто невозможно.

Эта особенность требует хорошей герметичности, для чего насосы этих моделей имеют специальную камеру, заполненную маслом, которая предохраняет двигатель агрегата от контактов с водой. Она должна регулярно проверяться на наличие в ней необходимого количества состава и при необходимости производится подлив.

После длительной работы оборудования масло подлежит замене, обычно этот процесс выполняется по истечение 200-250 часов эксплуатации.

Только соблюдая все эти правила, вы сможете обеспечить длительную и надежную работу насоса для прочистки колодцев.

Заключение

Рассмотрев все особенности дренажного оборудования можно легко выбрать соответствующую конкретным требованиям модель. Если предполагается ее сезонная эксплуатация на даче, то можно ограничиться недорогим насосом отечественного производства. Для постоянного проживания за городом потребуется более мощная и в то же время дорогая модель. Но в любом случае не стоит приобретать оборудование от неизвестных компаний, очень часто оно оказывается невысокого качества. Сэкономив на нем, вы рискуете получить неочищенную воду, непригодную в пищу.

Процедура чистки колодца

Естественно, что нет смысла пользоваться дренажным оборудованием, предназначенным для перекачки чистой воды. Согласно схеме для работы по чистке колодца лучше всего использовать модели, которые:

• обладают максимальной мощностью;
• пропускают жидкость вместе с волокнами и мелкими загрязнениями;
• имеют специальные колесики, измельчающие наибольшие частицы ила, грязи и прочего мусора;

Идеальный вариант, когда дренажный насос оснащен поплавковым механизмом для регулировки глубины погружения. В данном случае полностью отпадает необходимость контролировать процесс очистки сооружения (это делается, когда нельзя допустить перегрева оборудования).

По инструкции чистка колодца дренажным насосом состоит из таких этапов:

• замер расстояния до дна;
• погружение насоса на уровне 0,6-0,8 м от дна;
• его включение;
• откачивание грязной воды;
• естественное поступление чистой воды из водоносного слоя;
• разрушение ила на дне (при поступлении потоков чистой воды);
• выключение и подъем насоса;
• удаление грязи с фильтра оборудования;
• повторное погружение и чистка колодца.

Продолжительность осуществления очистки колодца составляет в пределах 5-6 дней, периодичность — 1 раз в 3-7 лет.

Для очистки колодца от ила можно воспользоваться и обычным электрическим насосом. Единственное условие — осуществление его модернизации:

• один из концов трубы закрыть защитной сеткой;
• второй конец трубы оснастить приемным патрубком, к которому привязывают надежный шнур;
• корпус насоса устанавливают и фиксируют к деревянному шесту (в качестве крепежных элементов применяются металлическая пластина, болт и гайка).

Погружение насоса осуществляется путем спуска шеста и веревки. Откачка воды происходит до тех пор, пока не покажется дно. Корпус оборудования обязательно находится в воде. С помощью веревки регулируется угол наклона насоса, когда придется удалять ил со стенок колодца.

Процесс выкачки грязной воды подлежит контролю

Особое внимание уделяется изменению звука работы оборудования. Это может произойти вследствие накопления большого количества ила на защитной сетке или спуска приемной трубы до дна

Видео о том, как почистить колодец:

Меры предосторожности

Если на поверхности хотя бы одного из бетонных колец появились признаки загрязнения, налеты, поменялся цвет – чистить нужно скорее. Делать это можно в любое время года, даже зимой

Но важно помнить, что очищение колодцев – процедура куда более серьезная, чем поход в магазин или поездка на велосипеде. К работе надо приступать минимум трем людям одновременно

При спуске в колодец обязательно привязываются страховочным тросом.

До того, как спуститься, стоит проверить, не скопились ли внизу опасные газы. Это делается путем спуска ведра с горящей свечой; отклонение ее пламени в сторону, потухание или изменение цвета огня свидетельствуют об опасности. Опытные специалисты всегда спускаются вниз в каске и болотных резиновых сапогах. Страдающим болезнями сердца и сосудов, периодическими головокружениями в колодцы лучше не лезть, особенно если глубина превышает 3 м. Обязательно стоит обзавестись веревочной или простой лестницей, предварительно убедившись в их надежности.

В такой ситуации, как и при насыщении колодца углекислотой, токсичными испарениями, лучше не пытаться выполнять работу своими силами. Куда правильнее будет вызвать квалифицированных специалистов. Не рекомендуется длительное время стоять в одной точке, это может закончиться засасыванием ног. Рекомендуется в случае илистой или переувлажненной почвы класть деревянную платформу, это поможет равномерно распределять вес.

Без самой крайней необходимости лучше воздержаться от очистки колодца в темное время суток. Заметив падающие сверху предметы, в том числе инструмент, лучше прижиматься к стене. Находиться внизу можно только в одиночестве.

Целесообразно ограничить время работы на дне 15 минутами с отдыхом наверху как минимум столько же времени. При необходимости освещать что-либо берут в колодец только специальные фонари, которые выполнены по взрывобезопасной схеме. Зажигать и отключать их нужно строго до спуска и после него. Категорически нельзя внизу курить, пить воду. Не стоит доверять чистку колодца несовершеннолетним.

Подробнее от том, как почистить колодец своими руками, смотрите в следующем видео.

Область применения

Принцип действия электрического дренажного насоса соответствует центробежным видам, от погружных устройств для забора воды с большой глубины его отличают некоторые конструктивные изменения. Дренажные электрические насосы можно использовать для следующих работ:

• Откачка воды с любой глубины в случае затопления помещений ниже уровня земли: подвалов, погребов, складов, хранилищ, подземных гаражей.
• Дренажным насосом можно выкачивать воду из бассейнов, прудов и искусственных водоемов при их загрязнении, с их помощью можно снова быстро заполнить водоем.
• С помощью дренажника удобно поливать растения на приусадебных участках непосредственно, или наполняя емкости большого объема для дальнейшего капельного полива.
• Временно использовать вместо глубинного насоса для забора чистой воды, при этом следует учитывать, что КПД дренажного насоса значительно меньше специального электрического насосного оборудования для водоснабжения.
• Погружным электронасосом удобно откачивать воду из дренажных ям внутри и снаружи зданий в автоматическом режиме — при подключении они начинают качать воду после наполнения ямы до определенного уровня и прекращают работать после ее опорожнения.
• Дренажным насосным устройством в силу конструктивных особенностей чистят скважины, колодцы и пруды — они работают на большой глубине и способны высасывать грязную воду с крупными фракциями.
• При необходимости дренажник можно использовать не по его прямому назначению, а в качестве фекального электрического насоса для очистки канализационных, выгребных и стоковых ям от сильно загрязненных отходов. В устройстве нет измельчителя, поэтому подключать его придется через дополнительный фильтр.

Разновидности оборудования для чистки колодца

Для чистки колодца своими руками можно воспользоваться как погружным, так и поверхностным дренажным насосом.

Погружные насосы опускаются воду. Данное оборудование характеризуется:

• повышенной производительностью;
• длительным эксплуатационным периодом;
• небольшими размерами;
• легким весом;
• универсальностью (используются как для откачки грязной воды, так и для перекачивания чистой);
• наличием поплавковой защиты.

К недостаткам погружных насосов относятся:

• невозможность откачки воды с глубины более 20 м;
• недостаточный напор воды;
• отсутствие функции очистки воды.

Преимущества дренажного насоса, устанавливаемого на поверхности:

• максимально мощный напор;
• повышенная надежность (не соприкасается с водой);
• бесперебойная работа в течение дня;
• возможность установки оборудования в любом месте земельного участка;
• доступная стоимость.

«Минусы» поверхностных насосов:

• слишком шумная работа;
• невозможность откачки воды с глубины, превышающей 8 м;
• наличие технических навыков, связанных с эксплуатацией оборудования (проверка правильности вращения элементов двигателя, качественное соединение патрубков).

Виды оборудования

Дренажные насосы делятся по типу погружения на два вида:

• поверхностные;
• погружные.

Пример поверхностного горизонтального насоса

Поверхностные модели предназначены для обслуживания колодцев на поверхности. Они неприхотливые в установке и обслуживании.

Устройство способно работать со слегка загрязненной водой и с жидкостью, в которой находятся мелкие мусорные частицы. Поверхностные дренажные насосы для откачки воды из колодца специально созданы для сбора мутной воды. Поверхностные модели бывают центробежные, которые делятся на одноступенчатые и многоступенчатые. Они не приспособлены для откачивания грязной воды с мелкими примесями.

Вихревые поверхностные устройства приспособлены для откачивания воды без серьёзных загрязнений. Самовсасывающие поверхностные аппараты способны всасывать почти чистую жидкость с воздухом. Используя жидкостно-кольцевые насосы, можно закачать даже топливо и мазут.

При обслуживании поверхностного устройства достаточно будет смазать его рабочие части и заменить при необходимости детали. Дренажные аппараты такого типа способны поднимать воду с глубины 8 метров.

Для колодцев с глубиной более 10 метров советуют использовать погружные варианты. Эти устройства работают в самой воде и не издают шума. Единственное, что во время обслуживания необходимо вытащить их из колодца. Погружные насосы работают на автоматике и выключаются, когда уровень воды упал.

На фото — три погружных насоса одной серии

Погружной дренажный насос для колодца является отличным выбором для откачивания воды с глубоких емкостей. Он прослужит длительное время без проведения ремонта. Аппарат легко переносится и монтируется. Для увеличения срока эксплуатация следует выбирать устройства забор воды которых происходит сверху корпуса.

Погружные модели отличаются высокой производительностью и быстро реагируют на изменения уровня воды.

Видео

Посмотрите видео, в котором более детально показана процедура чистки колодца:

Как понять, когда пришло время чистки.

Основными показателями загрязнения источника является нарушение характеристик жидкости.

Листья, говорят о том, что владельцы плохо следят за шахтой.

Наиболее распространенные из них:

• Вода теряет свою прозрачность. Разные уровни замутнения может вызвать разгерметизация соединительных стыков колец. Донные фильтры засоряются мелкими частицами земли и глины.
• Присутствие посторонних предметов. Мусор, листва, прочее. За это отвечает отсутствие или повреждение люка шахты. Скважина обязательно должна быть защищена от наноса пыли и мусора.
• Вода потемнела. Потемнение жидкости свидетельствует о редкой эксплуатации скважины. Отсутствует естественное обновление, происходит застой воды и активное размножение болезнетворных бактерий.
• Приобретение зеленого оттенка. Причиной является активное развитие мелких водорослей. При попадании в шахту солнечного света, происходит рост микроорганизмов, превращающих естественный источник в болото. Причина этого неплотное прилегание крышки.
• Примесь ржавчины. Коричневые оттенки сигнализируют о превышении уровня железа. Если дать такой воде выстоятся, на поверхностях сосуда образуется рыжеватый налет. Естественной причиной служит неправильно рассчитанный уровень забора жидкости. Обычная очистка колодцев это не исправит. Потребуются дополнительные системы фильтрации.
• Посторонний запах и привкус. Разгерметизация шахты и, как следствие, приток сточных вод, несут за собой неприятный запах и привкус.

К очистке приступают после выявления источника загрязнения.

Вибрационные

Удобные вибрационные устройства являются самыми известными. Они используются на загородных участках уже много лет. Оценивая, как выбрать насос для колодца, стоит учитывать, что такой вариант за счет вибрации поднимает со дна используемого источника муть, что приводит к его быстрому засорению. По этой причине они нуждаются в частной чистке.

При этом вибрационный насос для колодца привлекателен простотой эксплуатации. Долгие годы такой вариант пользуется стабильно высокой популярностью за счет устойчивости к воздействию абразива. Агрегат данного типа готов к успешной деятельности в колодезном сооружении, вода в котором имеет большое количество взвесей, не требуя ремонта и замены деталей.

Нюансы монтажа

Поверхностные дренажные насосы для колодца устанавливаются возле колодца. Территория для них должна быть максимально утеплена и защищена от воздействия природных осадков.

Перед установкой устройство необходимо проверить и внимательно ознакомиться с инструкцией.

К погружным моделям подключается шланг и устанавливается обратный клапан, который не позволяет воде возвращаться обратно.

Затем они просто опускаются в колодец и устанавливаются в вертикальное положение. Далее устройство подключают к сети.

Кроме того, погружной аппарат нуждается в заземлении. Для защиты аппарата от быстрого загрязнения под него ложится металлический лист или деревянная планка. Это позволит избежать засасывания ила. При неправильной эксплуатации насосы быстро загрязняются. Для очистки корпус и детали промывают чистой водой.

Как выбрать дренажный насос для колодца – полезные советы

Выбирая дренажное устройство, не следует полагаться только на цену. Бывает, что дренажный насос для колодца, цена которого дешевле лучше работает, чем дорогие модели.

При покупке устройства советуем обращать внимание на напор воды и производительность. Под производительностью понимается объём воды, который перекачивается аппаратом за час

Напор воды суммирует несколько показателей: глубина размещения жидкости и расстояние, куда необходимо выкачать жидкость

Под производительностью понимается объём воды, который перекачивается аппаратом за час. Напор воды суммирует несколько показателей: глубина размещения жидкости и расстояние, куда необходимо выкачать жидкость.

Перед покупкой следует также определиться с целью использования дренажного устройства, так как существуют аппараты для выкачки чистой воды, которые совсем не подойдут для работы в канализациях и сливных ямах.

Совет. Чтобы наверняка не прогадать с устройством, лучше выбирать дренажно-фекальный вариант, который справиться с вязкими жидкостями и с крупными частицами в воде.

В погружной модели обязательно должен присутствовать поплавок, который реагирует на уровень воды. Аппарат без поплавка быстрее выйдет из строя. Для дренажного устройства следует приобрести специальный шланг. Важную роль играет глубина колодца. От этого значения зависит модель дренажного насоса.

Дренажный насос — простое в установке и эксплуатации устройство. Перед его покупкой достаточно ответить на вопрос о назначении.

Для каждой цели следует выбирать свой вариант. Для жидкости с легкими загрязнениями подойдет поверхностный или погружной насос. Для более загрязненной жидкости с наличием крупных частиц выбирают дренажно-фекальный аппарат, который способен перемалывать небольшие камни.

Разберем виды дренажных насосов для колодца

Погружной. Агрегат опускают на дно шахты для очистки от плывуна. Активно используется дачниками и жителями частных секторов, так как имеет приемлемую цену, прост в эксплуатации, есть возможность установить самостоятельно.

Делится на два подвида: вибрационный и центробежный.

Поверхностный. Используется на поверхности, а в колодец опускаю только напорный шланг.

Разница между погружным и поверхностным насосом

Погружной дренажный насос

К достоинствам данного агрегата можно отнести:

• маленькие размеры и вес;
• длительный срок использования;
• применяются для откачки чистой и загрязненной воды;
• высокая производительность;
• в системе насоса есть автоматический режим.

Минусы погружных насосов:

• относительно слабый напор воды, максимальная высота поднятия воды у некоторых видов агрегатов — 20 метров;
• грязная вода при подъеме не очищается, а потому применять его для организации систем водоснабжения не всегда уместно.

Работы проводятся погружным дренажным насосом

Вибрационные погружные насосы используют в летний сезон для подачи чистой воды. Для установки в колодце на плывуне такой агрегат не подойдет, так как провоцирует движение песчаной массы на дне.

Однако, дачники часто выбирают насос «Малыш»для чистки колодца на плывуне, так как низкая стоимость и доступность сменных деталей позволяют произвести ремонт в случае поломки после больших нагрузок.

Центробежный агрегат можно применять для глубоких колодцев. Он обеспечивает напор воды до 60 метров, имеет высокую производительность. Это прекрасный образец насоса для колодца с плывуном, так как не вызывает вибраций и подъем песка. Но при несоблюдении правил эксплуатации может наблюдаться разлив масла на поверхности воды.

Агрегаты поверхностного типа

Их устанавливают на поверхности, в техническом помещении в доме. Это позволяет избежать подводки электричества к колодцу.

Преимущества:

1. высокая мощность обеспечивает хороший напор;
2. агрегат имеет высокую надежность и длительный срок эксплуатации;
3. установка в доме позволяет иметь к насосу постоянный доступ;
4. приемлемая цена.

Недостатки:

1. не применяется для колодцев глубиной свыше 9 метров;
2. шумная работа, что требует организации изолированного места установки;
3. грамотная эксплуатация требует определенных навыков и знаний.
