Обрешетка под профнастил своими руками

Функционирование любого кровельного материала во многом зависит от правильности укладки основания. Это относится и к металлочерепице «Монтеррей». Если при монтаже обрешётки вы будете следовать нашим советам, кровельное покрытие прослужит не менее 50 лет.

Устройство обрешетки

По завершении всех необходимых расчетов, подбора необходимых материалов можно приступать к устройству каркаса под покрытие.

При этом следует учесть, что обрешетка устанавливается после укладки гидроизоляции, которая выполняется так, чтобы вентиляционные струи свободно передвигались снизу под кровельный конек и выводились вовне.

При наличии гидроизоляционного и теплоизоляционного слоя для устройства кровли необходима установка контробрешетки, которая улучшит качество крыши.

Что еще немаловажно, ее обустройство дает возможность исправить допущенные погрешности при монтаже стропил.

Монтаж металлочерепицы

Непосредственно перед укладкой кровельного материала необходимо установить крепежные держатели для водосточного желоба и карнизную планку.

Установка кронштейнов осуществляется следующим образом:

1. Крепление крайних опорных деталей водостока необходимо для установки правильного угла наклона для отвода воды в надлежащем направлении. Первый держатель фиксируют самонарезающими шурупами к карнизной планке и загибают вниз.
2. Используя уровень, устанавливают метку для держателя нижнего конца лотка. На каждый 1 погонный метр лотка уклон должен составлять 2–5 мм. По выполненной метке крепится нижний держатель.
3. Между крайними опорными элементами натягивают нить, ориентируясь по которой, монтируют остальные кронштейны с шагом 50–80 см. Свес стока воды с последнего держателя не должен быть меньше 5 см.
4. Соответствующий размеру желоб помещается в держатели и крепится специальными крепежами.

Далее монтируют карнизную планку:

1. Установку следует осуществлять таким образом, чтобы ее нижняя часть перекрывала край водосточного лотка. Если одной планки недостаточно, устанавливают еще одну внахлест 4-5 см и фиксируют к лобовой и карнизной планке самонарезающими шурупами с шагом в 30–40 см.
2. Поверх установленной карнизной планки наклеивают двухсторонний скотч и приклеивают по ее нижнему краю гидроизоляционную пленку.

По завершении предварительных работ приступают к укладке настила.

Технология укладки материала такова:

Монтаж настила разрешается начинать и от правого, и от левого края. При варианте от правого края, за счет перекрывания следующим листом конечной волны предшествующего, создается накладка листов. В ином случае – следующий лист будет подкладываться под уложенный ранее лист.

Не важно, какой вариант будет выбран, огромное значение имеет достаточная накладка кровельного покрытия.

Легче всего укладывать листы в один ряд. Во избежание искривлений, материал сразу крепить к обрешетке не стоит, вначале одним шурупом не слишком крепко крепят первый лист

Далее возле него укладывают следующий, выравнивают его и фиксируют оба листа шурупами с резьбой, не фиксируя на каркас. Вторую пару листов укладывают аналогично.

Образовавшийся модуль из двух пар соединенных листов равняют по карнизному выступу, а затем крепят к каркасу. Данная схема установки металлической черепицы подходит исключительно на уклоне малой длины.

Зачастую настил покрывают несколькими полосами. Для этого, первая пара листов объединяется в модуль подобно предыдущему способу, а следующий лист размещается повыше первого, четвертый – над вторым. В итоге, создается модуль из двух пар листов, который по завершении центрирования фиксируют к обрешетке.

Наиболее трудоемким считается процесс укладки кровельного покрытия на наклонной поверхности треугольной конфигурации. Монтаж черепицы в данном случае начинается с центра наклонной поверхности.

Центральные линии наклона и первого листа покрытия соединяют. Последующий монтаж выполняется влево и вправо от стартового листа. Для работы листы придется обрезать, в этом заключается главная сложность.

Выполнение разметки упрощает инструмент собственного изготовления, который представляет собой сооружение из реек шириной 10 см с подвижным соединением между собой. Интервал между нижней стороной планки слева и лицевой плоскостью доски с правой стороны должен соответствовать 1 м.

Чтобы обрезать лист, используя черток, его размещают на участок, к нему прилаживают инструмент таким способом, чтобы вертикальная доска размещалась на скосе, а горизонтально уложенные доски находились параллельно карнизному свесу. Линию разметки прочерчивают по наружной стороне второй вертикальной планки, после чего лист убирают и разрезают по черте метки.

Как рассчитать количество материала для обрешётки

Чтобы подсчитать количество пиломатериалов, необходимо набросать схему обрешётки. При этом нужно учитывать следующее:

1. Первая снизу доска или брусок крепится на краю свеса. Последний должен иметь длину не менее 40 см, если дом построен из кирпича, и не меньше 60 см — из дерева. При меньшей длине свеса стекающая с крыши вода будет попадать на стены, что приведёт к сокращению срока их службы.
2. На первую доску укладывается ступенька металлочерепичного листа, поэтому она должна превосходить по толщине все остальные на высоту этой ступеньки. Для металлочерепицы «Монтеррей» этот параметр составляет 10–15 мм. Если все пиломатериалы имеют равную толщину, первая доска наращивается путём набивания на неё планки.
3. Вторая доска укладывается на расстоянии в 28 см (при длине поперечной волны 35 см) или 33 см (при волне 40 см) от первой и потом выходят на принятый шаг (35 или 40 см).
4. В ендовах вокруг мансардных окон и проведённых через крышу дымоходов и вентиляционных труб монтируется сплошная обрешётка.
5. Толщина последней доски зависит от того, в каком месте будут обрезаны листы кровельного материала в последнем ряду. Доска подбирается или наращивается так, чтобы лежащий на ней подрезанный край металлочерепицы не прогибался.

С целью упрощения фиксации коньковых элементов по обе стороны от конька крепятся дополнительные доски, между которыми выдерживается расстояние в 5 см. Таким образом, обрешётка в области конька также получается сплошной.

Имея под рукой схему обрешётки, можно легко подсчитать необходимое количество материалов

Пример расчёта

Расчёт количества пиломатериалов для монтажа разреженной обрешётки производится с учётом шага между досками. Для облегчения задачи можно воспользоваться компьютерными программами, но и вручную сделать это несложно.

Примем за основу следующие исходные данные:

• площадь двускатной крыши — 80 м2;
• ширина ската — 8 м;
• длина ската — 5 м;
• шаг — 350 мм.

Определим количество брусков (или досок) на одном скате: 5 : 0,35 = 14 (шт.). Чтобы подсчитать, сколько погонных метров доски нужно для устройства обрешётки на одном скате, умножим его длину на число решетин: 8 х 14 = 112 м.п. Следовательно, на всю крышу потребуется 112 х 2 (количество скатов) = 224 м.п. Стандартная длина доски составляет 6 м.п., значит, на устройство обрешётки понадобится 224 : 6 = 37 (шт.). Объем одной доски 150 х 6000 х 25 (Ш х Д х Т) составляет 0,15 х 0,025 х 6 = 0,0225 м3.

Обычно необходимое количество пиломатериалов задаётся в кубометрах, не будем отступать от общепринятого правила и мы. Чтобы перевести погонные метры в кубы, надо число досок умножить на объем одной из них: 37 х 0,0225 = 0,8325 м3.

Несколько отличается методика расчёта в случае сплошной обрешётки:

1. Производится обмер участка крыши, на котором планируется монтировать сплошную обрешётку, и перемножением полученных длины и ширины подсчитывается его площадь. Допустим, вследствие математических манипуляций у нас получился результат, равный 40 м2.
2. Таким же способом рассчитываем площадь одной доски. Например, пиломатериал шириной 150 мм и длиной 6000 мм и толщиной 25 мм будет занимать 0,15 х 6 = 0,9 м2.
3. Всего для покрытия нашего участка нужно 40 : 0,9 = 45 досок.
4. Кубатура всех решетин будет равна 0,0225 х 45 = 1,0125 м3.

Размер обрешётки под профнастил

Размер обрешётки под профнастил зависит от площади кровли, количества коммуникационных выходов и наличия водосточной системы.

Размер обрешётки под профнастил зависит от площади кровли и наличия организованного наружного водостока, а также от количества и размеров инженерных сооружений на крыше

Рассмотрим расчёт этого параметра на примере. Исходные данные — двускатная кровля с длиной скатов по 10 м и высотой по 8 м, имеется три дымохода размерами 0,4Х1,2 м каждый, один вентканал сечением 100Х200 мм (площадь сечения 0,02 м²), карнизный свес шириной 40 см (0,4 м), типичный наружный водосток, угол наклона более 15° и шаг однослойной обрешётки соответственно покатости кровли 300 мм.

1. Высчитываем площадь обрешётки S_обр. Она равна общей площади кровли без учёта дымоходов, вентканала и мансардных окон (если они имеются). При расчёте высоты скатов нужно учитывать выступы по карнизному свесу по всей длине плюс как минимум 30 см для организации наружного водостока.
2. Согласно исходным данным S_обр = (10 ∙ 8 ∙ 2) — (0,4 ∙ 1,2 ∙ 3) — 0,02 + (0,4 х∙ 10 ∙ 2) + (0,3 ∙ 10 ∙ 2) = 160 — 1,44 — 0,02 + 8 + 6 = 172,54 м².
3. Итого полная площадь обрешётки равна 172,54 м².

Соответственно уровню прочности обрешётку делают однослойной либо двухслойной. При выборе усиленной конструкции площадь обрешётки для расчёта пиломатериалов нужно увеличить в два раза.

Самостоятельный монтаж деревянной обрешетки под профнастил

После того, как был выполнен расчет обрешетки под профнастил и закуплены необходимые материалы, можно приступать к сооружению конструкции для фиксации кровельного материала. Чтобы соорудить высокопрочную конструкцию, которая будет на протяжении многих десятилетий выполнять свои функции, застройщикам необходимо выполнять работы в строгой последовательности, не нарушая технологий:

В первую очередь поверх стропильной системы укладывается гидроизоляционный материал, в качестве которого можно задействовать обычную полиэтиленовую пленку или специальную мембрану (водонепроницаемую)

Гидроизоляция равномерно раскладывается по поверхности (важно накрыть все места, чтобы исключить возможность затекания конденсата в подкровельную зону) и фиксируется к поверхностям стропил посредством скоб.
Поверх гидроизоляции нужно набить бруски, которые следует располагать вдоль стропил. Созданная контробрешетка обеспечит необходимый для кровельной конструкции вентиляционный зазор

Благодаря воздушной прослойке под листами профнастила не будет скапливаться конденсат, который может привести к образованию коррозийных изменений на металлопрокате и к гнилостным изменениям в стропильной системе.
Обрешетка фиксируется непосредственно на поверхности контробрешетки. При этом стоит отметить, что деревянные бруски должны иметь направление, параллельное карнизу. В качестве крепежных элементов специалисты рекомендуют задействовать саморезы (для кровельных работ специалисты рекомендуют использовать оцинкованные крепежи, которые более устойчивы к коррозии), гвозди или специальные скобы. В некоторых случаях обрешетка создается на основаниях, выполненных из железобетона. Для крепления элементов натурального древесного массива необходимо будет использовать дюбеля, которые вставляются в предварительно подготовленные отверстия.
В нижней части ската крыши нужно зафиксировать основной элемент обрешетки, который должен располагаться параллельно карнизу. Этот брус обычно имеет более крупные габариты, нежели другие пиломатериалы, используемые при монтаже.
После установки основной доски обрешетки приходит черед монтажа ветровых брусьев. Они должны располагаться не на одном уровне с обрешеткой, а находиться немного выше (подымаются на высоту профиля металлопроката).

Монтаж обрешетки под профнастил специалисты рекомендуют начинать снизу и плавно подниматься вверх. Каждый брусок обрешетки нужно фиксировать к стропилине посредством гвоздя, скобы или самореза. Одного крепежного элементы вполне достаточно для одного места соединения, поэтому застройщики в процессе проведения расчетов могут приблизительно просчитать расход метизов. Элементы обрешетки, которые соприкасаются друг с другом (по длине), стыковать необходимо только на стропилине. При этом стоит отметить, что каждый конец пиломатериала нужно фиксировать отдельным саморезом или гвоздем.

Как делать обрешётку для металлочерепицы Монтеррей

Смонтировать качественную и надёжную обрешётку помогут следующие рекомендации:

1. Обычно используют пиломатериалы из сосны и других хвойных пород. Не допускается применение берёзы и остальных хрупких разновидностей древесины. Материал следует брать качественный — без плесени, подгнивших участков и прочих дефектов.
2. Доски или бруски нужно подвергнуть калибровке, отбирая образцы равной толщины. Дело в том, что пиломатериалы производятся с относительно большими отклонениями в размерах. Так, доски, проходящие в сортаменте как «30-миллиметровые», на деле могут иметь толщину от 27 до 35 мм. При таком перепаде высот металлочерепица будет деформироваться, что негативно скажется на сроке её службы.
3. Отобранные пиломатериалы необходимо обработать огне- и биозащитными средствами. Для надёжности обработку стоит выполнить дважды. В прозрачные составы можно добавлять пигмент, чтобы лучше было видно, какой участок доски уже обработан.
4. Первую доску или брус необходимо очень тщательно выровнять по карнизу, поскольку при перекосе этого элемента всё кровельное покрытие ляжет неровно. В качестве ориентира удобно использовать шнур, натянутый между вбитыми в крайние стропила гвоздями. С его помощью можно контролировать не только параллельность обрешётки карнизу, но и равномерность её по высоте. Это является залогом долговечности металлочерепицы.

К стропильной ноге каждый элемент обрешётки прибивается двумя гвоздями, имеющими диаметр 3–3,5 мм и длину хотя бы вдвое большую, чем толщина прикрепляемой доски. Учтите, что гвозди с большим диаметром могут расколоть древесину. Также можно использовать оцинкованные саморезы с тем же диаметром, но такой способ крепления обойдётся дороже.

Приступать к укладке металлочерепицы следует по прошествии 2–3 дней после монтажа обрешётки, когда та полностью устоится. Если начать укладку сразу, пиломатериалы под весом кровельного материала могут сместиться.

Порядок действий:

1. На стропила укладываются полосы гидроизоляционного материала и прикрепляются к ним посредством реек одинаковой толщины.
2. Поверх реек крепится первый ряд обрешётки: он является несущим для водостоков и карнизных планок.
3. После этого монтируется следующий ряд обрешётки: шаг при этом отмеряется от края первого ряда до середины второго.
4. Во всех последующих рядах шаг размечается по средним линиям досок.
5. Места примыканий к трубам, стенам усиливают дополнительными планками: к ним впоследствии прикрепят доборные элементы (уголки, конёк, оклады фартуки и пр.).

В процессе работы необходимо контролировать положение рядов на прогиб, волну и прочих искривлений: для их устранения подкладывают клинья или рейки.

Видео: монтаж обрешётки под металлочерепицу

Устройство обрешетки под металлочерепицу

Устройство обрешетки зависит от вида настила, которым будет покрыта крыша, после укладки слоя утеплителя. Также на обустройство обрешетки влияет рельеф профиля.

Если используется сплошной настил — доски к брусьям прибивают плотно, оставляя промежуток в 1 см для необходимой вентиляции. В случае использования решетчатого настила укладка обрешетки становится сложнее, зато экономится расходный материал и уменьшается вес крыши.

Чтобы обеспечить долгий срок службы креплений — их нужно обрабатывать антисептиком.

Как сделать обрешетку под металлочерепицу:

1. После того как будет уложена гидроизоляция необходимо положить деревянный брус размером в 3×3 см, начав монтаж от конька вниз. Брус к стропилам фиксируется саморезами.
2. Затем производится укладка настила, материалом служит обрезная доска толщиной в 32×100 или 25×100 мм. Нижняя доска должна быть шире на 15 мм остальных.
3. Для формирования конька на стропила крепятся две доски, промежуток между которыми должен быть 5 см и сверху фиксируют планку.

Надо отметить, что чем проще конструкция крыши, тем она надежнее. Идеальнее всего — двускатная крыша, поэтому не перегружайте её декоративными элементами.

Особенности крайнего ряда обрешетки

В процессе устройства каркаса следует обратить внимание на 3 важные особенности крайнего ряда:

1. Устройство обрешетки начинают с крепления планки карниза на нижней части стропил, которая защищает края каркаса от разрушающего воздействия осадков. По данной планке будут равнять следующие элементы сооружения, поэтому ее установка требует особой точности. Для этого замеряют расстояние от стены до краев крайних стропил, если есть расхождения – их выравнивают по наименьшему показателю посредством натянутой нити, по которой подгоняют длину других деталей. Крепление осуществляют гвоздями в шахматном порядке с шагом в 30 см.
2. Перед монтажом обрешетки, чтобы компенсировать разницу последующими рядами каркаса, первый ряд делают выше на величину одной волны, которая может колебаться в интервале 2,8–7,5 см. Если длины выступающей части планки недостаточно для обустройства края кровли (40-50 см), удлинить стропильную ногу можно при помощи кровельной кобылки. Удлинение необходимо выровнять по натянутой нити, после чего можно крепить карниз.
3. Через первый ряд каркаса, для обеспечения беспрепятственного отвода воды и предотвращения повреждения пленки, в водосток заводят край гидроизоляционной пленки. В этих целях, в верхней части рейку скашивают до угла в 120-140 градусов касательно стропильной ноги.

Правила устройства обрешетки под металлочерепицу

Перед тем, как правильно сделать обрешетку под металлочерепицу, следует детально изучить постулаты обустройства обрешетки, поскольку для каждого типа кровли потребуется набитие обрешетки с различным шагом.

Как правило, доски для контробрешетки под металлочерепицу имеют разную толщину. К примеру, при покупке досок для обрешетки в 30 мм толщиной, по факту будут получены элементы, ширина которых будет колебаться относительно заявляемой в пределах плюс минус 5 мм.

Подобное явление можно наблюдать практически всегда. Исключением, пожалуй, можно считать только калиброванную строганную доску. Поэтому, выполняя подготовку к тому, чтобы выполнить монтаж обрешетки под металлочерепицу, следует вначале произвести калибровку досок.

Данная процедура необходима для того, чтобы на стыках или смежных рядах обрешетки не попадались значительно отличающиеся по толщине доски, поскольку их установка приведет к перепадам, которые будут препятствовать укладке металлочерепицы.

Доска в 30мм толщиной необходима для запаса, так как допуски распиловщиков способны существенно снизить ее толщину. А из-за того, что по этой доске в будущем планируется ходить, необходимо чтобы она могла выдержать вес человека крупной комплекции.

Обрешетка крыши, готовая к укладке металлочерепицы

Расчет шага досок обрешетки под покрытие из металлочерепицы производят по следующим правилам:

• Шаг обрешетки под металлочерепицу подбирают в соответствии с видом металлочерепицы, потому что под различные профили необходим разный шаг.
• Расстояние между брусьями обрешетки обычно указано в инструкции к определенному типу кровли, его считают от низа первой доски до верхней точки второй.
• Значение шага между двумя первыми досками обрешетки должно быть меньшим.
• Кроме того, на шаг обрешетки для металлочерепицы может оказывать влияние как уклон ската крыши, так и величина выступа кровельного материала за первый брусок обрешетки.
• На  выполнение расчета шага обрешетки, помимо прочего, может влиять отсутствие или наличие водостока, который тоже может иметь различную конфигурацию. При креплении водостока на лобовую доску, он прибавит к выступу дополнительно 30мм. Помимо прочего, важную роль отыгрывает диаметр водосточного желоба: при желобе 90мм в диаметре потребуется выступ одного размера, при 120мм в диаметре – совсем другого.
• Отсчет выступа материала для кровли выполняют от лобовой доски, если же она отсутствует – от стропильного среза. Чем круче наклон кровельного ската, тем ниже потребуется опустить металл, чтобы добиться необходимой длины выступа. Неправильный расчет может привести к тому, что для металлочерепицы обрешетка будет располагаться не там, где следует выполнять крепление металлочерепицы саморезами.
• Для правильного расчета расстояния между первой и второй доской, нужно уложить на стропило уровень 120-150см длиной, затем измерить расстояние от верхней точки первой волны до нижней части металлочерепичного листа, после чего сделать отметку.
• Затем необходимо выдвинуть уровень подобно листу кровли, после чего приставить угольник к лобовой доске и отложить на нем точку требуемого выступа, а далее довести уровень до этой точки. От края лобовой доски следует провести вертикальную линию до установленного уровня и выполнить отметку. Между обеими сделанными метками останется определенное расстояние между верхом второй и низом первой доски обрешетки с учетом уклона ската и выступа материала кровли.
• Самую первую доску необходимо выполнять толще других во избежание получения висящего выступа при закреплении кровельного материала.
• Остальные доски обрешетки при изготовлении кровли отмеряют от верхней точки второй доски через одинаковые промежутки в соответствии с кровельным профилем. Отметки для обрешетки следует наносить через каждые два стропила, поскольку доска может в итоге оказаться кривой, и потребуется ее натяжка по нанесенным меткам.
• По завершению устройства 3-4 рядов системы обрешетки остальные доски можно уложить на скат и затем брать элементы со ската. Это обеспечит некоторое удобство.
• В одном ряду доски обрешетки необходимо соединять на стропиле. Не следует укладывать доски основания под кровельный материал внахлест, как, например, при настиле шифера. Помимо этого, разбежку стыков потребуется выполнять по стропилам. Не рекомендуется всю обрешетку стыковать на одном стропиле, в противном случае конструкция не обеспечит достаточной жесткости.

Устройство обрешётки

Металлочерепица относится к жёстким кровельным материалам, поэтому сплошная обрешётка, на которую уходит значительное количество древесины, для неё не требуется

Однако бруски или доски важно уложить с правильным шагом, величина которого зависит от геометрических параметров листа

Без вентзазора появление влаги на нижней поверхности металлочерепицы будет неизбежным, а это приводит к пагубным последствиям: сырая древесина начинает гнить, сталь в местах повреждения защитного покрытия — корродировать.

Для создания вентзазора конструкцию обрешётки дополняют контробрешёткой. Это доски, которые прибиваются к стропилам (вдоль) поверх настеленной на них гидроизоляционной плёнки. И только потом параллельно карнизу и поперёк стропил набивается собственно обрешётка, служащая основанием для металлочерепицы. Толщина досок контробрешётки составляет 20 мм, ширина обычно соответствует ширине стропильной ноги.

Вентиляционный зазор защитит кровельный материал и деревянные конструкции стропильной системы от негативного влияния конденсата

С учётом того, что гидроизоляционная плёнка укладывается с провисанием в 1,5–2 см, величина вентиляционного зазора составит 35–40 мм. Чтобы он хорошо продувался, необходимо оставить отверстия под карнизом (их называют продухами) и под коньком. Если скат имеет большую длину либо сложную конфигурацию, для выхода воздуха на нём дополнительно устанавливают специальные приспособления — аэраторы.

Отличия металлочерепицы Монтерей

•  используется в качестве покрытия и деревянных, и каменных домов;
• применяется для покрытия крыш любой формы при уклоне больше 14°;
• простота монтажа;
• долговечность;
• отсутствие необходимости в усилении стропильной системы, так как вес его квадратного метра меньше 5 кг;
• легкость ремонта, в частности, замены поврежденного листа;
• экологическая безопасность;
• стойкость к агрессивному воздействию атмосферы;
• пожаробезопасность,
• стойкость окраски.

Перед укладкой покрытия кровли проводят подготовительные работы. В следующей очередности  монтируются:

• держатели водосточных желобов (конечно, если их установка планируется);
• гидроизоляция;
• утепление;
• пароизоляция;
• обрешетка кровли под металлочерепицу.

Укладка гидроизоляции и установка обрешетки

Материал для кровли не способен сам по себе обеспечить полноценную  сухость в подкровельном  пространстве. Из-за разницы температуры на улице и под кровлей, зимой на стропилах и листах металлочерепицы  конденсирует влага, а летом – с их обратной стороны испаряется влага и вызывает гниение и плесневение деревянных конструкций и коррозию металла.

Избежать всего этого можно при соблюдении трех правил:

• правильно организованная вентиляция,
• гидро-,
• тепло- и пароизоляция.

Общие принципы устройства этих слоев кровельного «пирога» для различных кровельных материалов схожи, но с единственной поправкой – в случае металлочерепицы в качестве гидроизоляции нельзя использовать материалы на основе битума.

Обрешетка под металлочерепицу Монтерей отделяется от  слоя гидроизоляции контробрешеткой, собранной из реек или брусков. Их набивают поверх стропил прямо на уложенный гидробарьер, обеспечивая тем самым воздушный зазор, необходимый для организации  в подкровельном пространстве вентиляции. Он обеспечивает отвод конденсата, образующийся на внутренней стороне покрытия. Забор воздуха происходит в районе свеса карнизов, а вывод, уже насыщенного влагой,  – у конька.

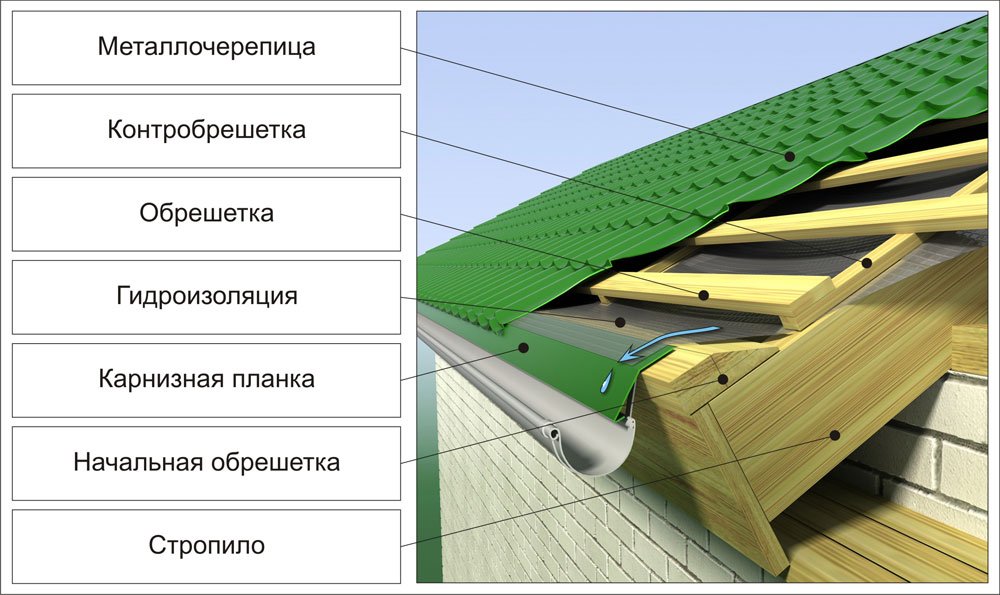

Обрешетка и контробрешетка под металлочерепицу образуют конструкцию, в которой вторая, с одной стороны, служит каркасом для сооружения  опалубка, а с другой – дополнительно фиксирует гидроизоляцию.

Укладка и монтаж крепления гидроизоляции

Прежде чем начать монтаж обрешетки, необходимо разложить гидроизоляционный материал. Нельзя в качестве гидроизоляционного слоя под металлочерепицу использовать материалы на битумной основе. Гидроизоляционный слой нужно укладывать так, чтобы потоки воздуха без всяких преград проходили от карниза под конек крыши, а затем выходили наружу через вентилируемый уплотнитель конька.

Материал раскатывают на стропилах горизонтально по направлению от карниза к коньку, не забывая делать нахлест 150 мм. Его крепления производят с помощью строительного степлера или фиксируют контррейками (50 мм), в местах перехлеста пленки приклеивают специальную клейкую ленту. При укладке пленки переворачивать ее нельзя, чтобы не потерять саму функцию материала, т.е. как начали раскатывать, так и надо продолжать укладывать. Чтобы исключить деформацию материала в виде натяжения, а также возможность его обрыва, который может произойти от уменьшения размеров пленки в холодное время, гидроизоляционный слой укладывают с провисом между стропилами в 20 мм.

Гидроизоляционный материал раскладывают так, чтобы его слой выступал не менее чем на 200 мм за линию стен у карниза крыши и у свеса над фронтоном. По торцам кровли гидроизоляционный слой должен выходить на торцевые доски. Гидроизоляцию у карниза выводят по стропилу и крепят клейкой лентой. В местах стыков скатов пленку укладывают внахлест в 150-200 мм. В местах, где выходят печные и вентиляционные трубы, выполняют нахлест материала высотой не меньше 50 мм на стенки этих труб. Для более качественной изоляции необходимо поверх первого слоя уложить второй дополнительный слой гидроизоляционной пленки.

Как подготовить крышу к укладке обрешетки

Идем далее. Неровная обрешетка в случае с металлочерепицей всегда приводит к нестыковкам листов и их перекосу, что в итоге приводит к проблеме слабого крепления. Поэтому давайте внимательнее рассмотрим сам процесс укладки обрешетки.

Итак, перед началом монтажа обязательно проверьте горизонтальность конька и прямоугольной стропильной части, плоскости скатов. Для этого  измерьте диагонали, которые должны оказаться равными. При необходимости и возможности выровняйте скаты, и только тогда переходите к следующему этапу.

Первым делом следует установить карнизную доску, в специально заранее выпиленные пазы в стропилах. Если вы планировали еще добавить кобылки, тогда это нужно делать как раз на данном этапе, ниже верхней плоскости стропил.

Далее устанавливают лобовую доску и подшивают свесы кровли. Если ваша крыша будет утепленной, тогда на этом этапе нужно будет еще установить контробрешетку и гидроизоляцию.

Контробрешетка представляет собой дополнительные бруски, которые крепятся поверх гидроизоляции прямо на стропила:

Переходим к самой обрешетке. Все ее деревянные элементы заранее обязательно обработайте антисептическим составом и антипиреном.

Если шаг обрешетки под металлочерепицу был подобран удачно, тогда в процессе монтажа у вас вообще не возникнет проблем. Саморезы будут попадать в обрешетину, а не в пустое пространство и не застрянут намертво в сучке:

Сама калибровка шага обрешетки до сантиметра зависит от профиля листа металлочерепицы, а профиль листа – от производителя. Например, у подавляющего большинства фирм этот шаг составляет 350 мм.

И при этом между первой и второй решетиной должно получится 280 мм, а между остальными – 350 мм:
