Сегодня нагрузки на старые электрические провода увеличились в несколько раз. Это связано с тем, что практически в каждой квартире находится много предметов бытовой техники. Старая проводка не всегда может выдержать такую нагрузку. Разводка электрики в квартире требует определенных знаний по составлению схем, а также соблюдения ряда правил. Поэтому для того, чтобы выполнить самостоятельно эту операцию, потребуется ознакомиться со всеми ее нюансами.
Как вести электропроводку в квартире
Профессионалы при выполнении электропроводки в квартире рекомендуют ставить в прихожей (или поблизости) распределительные щиты – миниатюрный щиток, схожий с подъездным, для электропроводки на одну квартиру. Не путайте с распаячными коробками (где стыкуются несколько проводов). В щитке стоят кронштейны, куда набирают УЗО и дифференциальные автоматы защиты для электропроводки в квартире. Там учитываются расположение розеток, потребление кухонных и прочих бытовых приборов, предельные и рабочие токи. Главное – помнить, что оборудование, контактирующее с водой, подключают через дифференциальные автоматы защиты.
Монтаж распределительного щита ведётся либо под штукатурку, либо на дюбель-гвозди на стену. В нем предусматривают достаточно места для всех ветвей:
- Каждая комната разбивается на три ветви: освещение, розетки, климатическая техника. Например, залили соседи, отключают ненужное. Прочие части квартиры продолжат функционировать в типовом режиме.
- Застекленный балкон, снабжающийся электрическим током, становится отдельной веткой.
- Особые требования предъявляют кухне. Варочные поверхности и духовки – мощные потребители, они получают отдельную ветку.
Далее считается суммарное потребление. Оно не должно превышать возможности защитного автомата подъездного щитка. Для новостроек – от 13 до 15 кВт. В старых домах установлены защитные автоматы разных номиналов, в т.ч. на лестничной площадке. Т.е., здесь полный хаос.Однозначно, что суммарное потребление жилой площади не должно превосходить возможностей сети.
Для правильной прокладки электропроводки в квартире учитывают мощность, протекающую по каждой ветви. Для освещения диаметр медных жил принимается 1,5 мм, для розеток от 2,5 и выше. Духовки, электрические варочные поверхности, проточные водонагреватели от 4 кВт для безопасности требуют сечение кабеля от 6 кв. мм.
Толщина проводов связана со стоимостью, поэтому важно заранее составить схему потребления квартиры. Целесообразно использовать справочники, где приводятся максимальные токи для разного количества жил и фаз.
Составление плана – не страшная процедура. Профи рекомендуют отдельно вычертить приборы освещения и розетки для прокладки электропроводки в квартире. Набросать расположение комнат на бумаге может каждый. Стоит обговорить с членами семьи, где какие электроприборы будут использоваться для правильного распределения узлов выхода розеток. Электрики рекомендуют располагать их рядом с окнами и дверями, где не размещена мебель.
Прокладка электропроводки по месту вызывает сложности. Умелые мастера используют каналы в стене, виртуозно орудуя протяжкой. На практике способ оказывается сложным. Фразы «проведу электрику при помощи кабель канала» или «сами пробурите стены болгаркой в нужных местах» вводят в ступор. На практике это означает уродливые пластиковые коробы по стене в первом случае или фактически капитальный ремонт во втором.
На деле существуют дополнительные возможности.В старых домах часто монтировали резерв, медный провод дублировали алюминиевым. Использование последнего увеличивает сопротивление шины в два раза. Правильно провести электропроводку в квартире может не каждый мастер, но запросит гору денег. Это объясняет, почему встречается много желающих домашнюю электрику сделать своими руками. Желающим развести электропроводку в квартире без дилетантов напомним, протяжки изготовлены из следующих материалов:
- Стекловолоконные хорошо показывают себя в работе. Ввиду отсутствия жёсткого стержня иногда ломаются. Негативных отзывов нет.
- Стальные представляют собой жёсткий трос, запакованный в нейлон, неплохой материал для прокладки электропроводки в квартире.
- Нейлоновые стоят дешевле, они мягкие. Есть мнение, что, выполняя разводку электропроводки в квартире собственноручно, лучше использовать этот материал, нежели долбить стену штроборезом.
Сколько стоит сделать электрику в квартире.
Варианты квартиры. | Цена за электрику квартиры под ключ в рублях. |
Однокомнатная квартира, электромонтаж под ключ. (телефон, интернет, телевизор, электромонтаж) | 32000 |
Двухкомнатной. | 39 000 |
Трёхкомнатной. | 45000 |
Четырехкомнатной. | 52000 |
Электрика в кухне под ключ. | 8500 |
Электромонтаж ванной комнаты. | 5000 |
Провести электрику в комнате под ключ. | 9000 |
Как сделать план электрики.
Что необходимо: кабель, розетки, распределительные и установочные коробки, выключатели, УЗО, автоматы, профессиональные инструменты, строительная смесь и план квартиры:
- оставляю проект, учитывая все пожелания заказчика: выбираем место для каждого бытового электроприбора, продумываем устройство освещения комнат;
- просчитываю количество розеток и выключателей и определяю их высоту (рекомендованное расстояние между ними не более 3 м);
- составляю смету и сделаю закупку необходимых материалов (с запасом в 10%);
- далее рассчитываю суммарную мощность потребителей. Один автомат питает 5 розеток. Их общая нагрузка не должна превышать 5 кВт;
- для осветительных приборов обычно выбираю автомат на 16 А и кабель с сечением 1,5 мм, для розеток соответственно – 25 А и провод с сечением 2,5 мм;
- на каждую линию ставлю отдельный автомат. Если в квартире повышенная влажность использую дифференциальный автоматический переключатель или устройство защитного отключения (УЗО);
- Сделаю так для дополнительной защиты от поражения электротоком, если возникнет нарушение изоляции;
- распределительные коробки устанавливаю в легкодоступных местах, это тоже очень важно.
Небольшой совет: сделать электрику в квартире советую целиком и сразу. Рекомендую использовать однотипные провода (либо медные, либо алюминиевые).
Схема моей работы:
- заявку на вызов мастера Вы можете оставить на сайте или позвонить лично по телефону;
- согласовываю и уточняю детали, определяюсь с датой предварительного осмотра;
- осуществляю бесплатный выезд. Уточняю объесть работ по электрике в квартире и заключаю договор.
Доступные цены и высокое качество работ – вот основные моменты, благодаря которым мой рабочий график расписан на два месяца вперед.
Понимая, что лучшая реклама – это рекомендации, дорожу своей репутацией. Может это не важно, но имею лицензию на все электромонтажные работы, плачу налоги и делаю отчисления в соц. фонды
Правила укладки наружной электропроводки
Наконец, в диковинку будет цветовая маркировка кабеля электрического для наружной прокладки от подстанции:
- Желтый – фаза А.
- Зеленый – фаза В.
- Красный – фаза С.
- Голубой – нулевой рабочий провод.
- С полосами желтого и зеленого цвета – нулевой защитный провод.
- Резервная шина маркируется поперечными полосами к основным.
Расцветка расходится с кабелями ПВС (немного), не предназначенными тянуть трехфазные линии. Прокладка электрического кабеля в земле на даче осуществляется другими типами. Маркировка труб идет согласно ГОСТ Р МЭК 61386.24, примеры кабелей подскажет ГОСТ 16442. Последний документ укажет, какой марки кабель электрический для прокладки в земле непригоден. Тонкости монтажа указаны ПУЭ 6, начиная п. 2.3.83. Говорится, кабельная линия лежит к поверхности не ближе 0,7 метров. Снизу выполняется подсыпка (песок, щебень), сверху прикрывается слегка грунтом, избавленным от различного рода мусора.
Преимущества и недостатки системы
Безопасность проводки является важной составляющей, так как случайно вбитый в нее гвоздь или вкрученный шуруп могут привести к серьезным последствиям в виде удара током или возгорания. Именно поэтому проводка под полом считается наиболее безопасной, так как определить, где именно находится вмурованный в стену кабель в квартире, довольно сложно, и велик риск попасть в него при проведении отделочных и ремонтных работ
Важна экономия. Если покрытие пола черновое, то вы значительно сэкономите на отделке: проводов потребуется меньше, потому что не придется обходить разнообразные преграды в виде углов или мебели.
Кабель можно будет напрямую положить от выключателя или розетки. Он будет пролегать под цементной стяжкой, что обеспечит также и безопасность для него.
Электрика приглашать не потребуется, так как фронт работ не слишком сложен. От вас потребуется поместить электропровод в гофру, после чего можно будет проводить бетонную стяжку.
Минусы монтажа проводки в пол также существуют. При необходимости устранить неисправность, достать проводку будет крайне сложно. Менять кабель придется полностью. При повреждении проводов придется разбирать бетонную стяжку, а это дополнительные физические усилия и финансовые расходы.
Способы проводки блёсен
Для начала необходимо определить оптимальную скорость блесны. Для одних блёсен больше подходит медленная проводка, для других — быстрая. Определить это можно просмотрев проводку на мели в прозрачной воде или опытным путём, комбинируя скорость и наблюдая на какой скорости блесна лучше привлекает рыбу и следуют поклёвки.
Когда блесна уже почти подошла к рыбаку, следует снизить скорость подмотки и увеличить количество подёргиваний. Часто хищника такая проводка провоцирует на атаку. Не стоит так же забывать о подёргиваниях и остановках проводки на всём протяжении проводки блесны.
Для вращающихся блёсен в основном применяется равномерная проводка, которую периодически то замедляют, то ускоряют. Этими простыми приёмами на атаку можно спровоцировать даже самого сонного хищника. Иногда бывает, что при забросе вращалки, их лепесток заклинивает и не вращается. Для того чтобы такого не случалось, необходимо каждый раз после заброса одёргивать блесну кончиком удилища, тем самым исключая залипание лепестка.
Колеблющаяся блесна — одна из самых древних искусственных приманок. Однако она до сих пор является так же одной из самых уловистых.
При ловле колебалками щуки, проводка должна быть медленной, движением напоминать раненую и ослабевшую рыбку. При быстрой проводке этой приманки, она может начать вращаться, что несомненно насторожит хищника и поклёвки Вы не дождётесь. Естественно если ваша цель провести блесну в верхнем слое воды, то ускоренной проводки Вам не избежать. Ничего страшного в этом нет, активная рыба клюнет, главное не перестараться со скоростью, чтобы не превратить хищника в беглеца от вашей приманки.
Очень эффективной для этой приманки является медленная и неравномерная проводка, которая осуществляется ускорением и замедлением вращения катушки, паузами и рывками удилища. Таким способом провоцируется на атаку даже ленивый и неактивный хищник.
Помните, даже если Ваша проводка далека от идеала и Вы только начинаете осваивать спиннинговую ловлю, колебалки провоцируют хищника на поклёвку даже при неправильной проводке. Конечно клевать будет не так часто, как Вам хотелось бы или как могло бы, но всё же. Удачной рыбалки.
Преимущества гофры
При проведении работ, связанных с электричеством, важную роль играют требования безопасности, игнорировать которые не следует. Кабель обязательно помещается в гофру вне зависимости от того, планируется делать проводку под стяжкой из бетона или под деревянным покрытием. В деревянных строениях может быть использован металлорукав.
Проводка под полом может обойтись и без гофры, если вы собираетесь вмуровать ее в бетон, однако при повреждении кабеля вытащить его будет уже нельзя, а гофра позволит извлечь старый кабель и поместить на его место новый. При ремонте проводки вам не придется разрушать пол или прокладывать провода в новом месте.
Медь или алюминий — вот в чём вопрос
Для проводки лучше применять металлы, которые имеют большую удельную электропроводность.
Удельная электропроводность мера способности вещества проводить электрический ток.
Удельная электропроводность — физическая величина, равная электропроводности цилиндрического проводника единичной длины и единичной площади поперечного сечения.
Удельная электропроводность измеряется в «сименсах» на сантиметр или метр (См/м; См/м;) при нормальной (20 Гр.С) температуре.
Удельная электропроводность меди — 58 100 000 См/м; алюминия — 37 000 000 См/см. При прохождении электрического тока по проводнику выделяется тепло – неизбежные потери электроэнергии при её передаче. Причём эти потери тем больше, чем меньшую электропроводность (меньше См/м) имеет проводник.
Электрические провода и кабели выпускаются как медными, так и алюминиевыми. Те или иные провода выбираются расчётом электрической сети исходя из соотношения цена/качество, необходимого заказчику. Например: если вам необходимо подвести электрический ток к лампочке, мощностью 15 Вт, которая будет включаться на несколько минут в год, то и провод можно выбрать подешевле, пренебрегая потерями. Если ваша сеть непрерывно передаёт значительную электрическую мощность к большому количеству мощных потребителей, то пренебрегать потерями уже элементарное расточительство.
Вообще медная проводка лучше. Она и долговечнее. Сделали проводку из меди и забыли про нее. Алюминий имеет свойства быстро разрушаться и окисляться. Да и соединять алюминий с приборами проблематично. Т.к. у приборов контакты медные у розеток, выключателей, клеммных колодок. Мы знаем, что медь с алюминием плохо контактирует. И это еще одна головная боль которая вам будет периодически давать знать о себе до тех пор пока вы алюминиевую проводку не поменяете на медную. В результате сильных нагрузок в цепи питания в местах соединений типа алюминий\медь будут греться, а следовательно нарушаться контакт. Параллельно будет ослабевать место стяжки контактов. Этак каждый год нужно будет разбирать и протягивать места контактов алюминий\медь и смотреть не обгорел ли провод, а сколько таких розеток(много) придется в каждую с ревизией.
Электропроводка лучше медная, потому что у меди сопротивление току меньше, а цена медных проводов и кабелей дороже. Но сейчас во всех новых строящихся объектах стараются составлять проекты с алюминиевыми проводами, кабелями. Это с точки зрения экономически выгодно для заказчиков проекта. Поэтому здесь всё зависит от вашего финансового положения, хотите качество выбирайте медную электропроводку, хотите дешевле выбирайте алюминиевую электропроводку. Вы не думайте алюминий тоже хорош для электропроводки. Но я себе в квартире и на даче сделал медную электропроводку. Главное не соединяйте медь и алюминий вместе, эти металлы не «дружат», будут окислятся и постоянно будут проблемы со светом. Выбирать Вам.
Скрытая прокладка кабеля в перегородках, полах и потолках
Если в помещении предусматривается подвесной потолок из гипсокартона с металлическим каркасом, то монтаж кабеля сильно упрощается. Не требуется штробить стены в горизонтальном направлении, все провода прячутся под гипсокартон, подводятся к стенам и опускаются вертикально вниз под нужные электрические точки.Можно избежать бурения отверстий под распаечные коробки, разместив их там же. Единственное «но» — в таком случае в гипсокартоне напротив коробок придется вставить пластиковые лючки. Вмонтировав такой люк, можно в любой момент получить доступ к электрической аппаратуре, размещенной за перегородкой или подвесным потолком
Провода освещения можно крепить к потолку хомутами или увешками. Хороший вариант, когда проводка заключена в пластиковые трубы, прикрепленные к потолку при помощи клипс.
Если есть желание, то кабель можно проложить и в полу. Хорошо подходят для такого способа монтажа полы из дерева и гипсоволоконных плит. В первом случае в лагах выпиливаются или просверливаются отверстия, в которые просовываются пластиковые трубы, а внутри них проходит кабель. Во втором случае трубы просто укладываются на пол, прикрепляются скобами к нему и засыпаются керамзитом или другим наполнителем, поверх которого настилается напольное покрытие.
Места, в которых способ использовать выгодно
Электропроводка по полу удобна в домах, которые еще не имеют никакого ремонта. К таким постройкам относятся только что возведенные новостройки, где, как правило, выполнена только предчистовая отделка. Вам не придется нарушать целостность стен, кабель можно будет проложить в удобном для вас месте в полу, сделать от него необходимую разводку к выключателям и розеткам.
Выгодным решением монтаж под полом станет и для деревянного дома. В этом случае недостатки проводки, связанные с трудным доступом, исчезнут. Для деревянного дома такое решение достаточно актуально, так как проведение кабель-каналов по стенам существенно повлияет на интерьер комнат, а проводка в ретро-стиле обойдется значительно дороже современной.
Поместив кабель под полом, вы не только скроете все провода и сделаете разводку удобной, но и в случае необходимости сможете легко вытащить ее из-под досок и произвести ремонт.
Тонкости укладки провода в стяжку
У проводки по полу под бетонной стяжкой есть свои хитрости и тонкости при монтаже, которые требуется брать в расчет.
Разметка и схема
Перед началом работы следует сделать разметку, обозначить, в каком месте под полом будет находиться гофра с электрокабелем. Учтите те элементы, которые будут размещены на стене или полу, их также необходимо отметить.
Для удобства создайте схему на бумаге, где будет отмечено расположение проводов. Вам пригодится это, если потребуется сверлить пол: сможете избежать попадания в провод.
На схеме должны быть отображены размеры проводов, а также расстояние, на которое они удалены от стен. По возможности отметьте и глубину закладки проводки под полом.
Выполнять штробление стен или установку подрозетников гораздо удобнее, пользуясь разметкой. Вы сможете провести работу точнее, проверить, насколько ровно будет расположены все элементы конструкции, не начиная работ, оценить, удобно ли их местоположение.

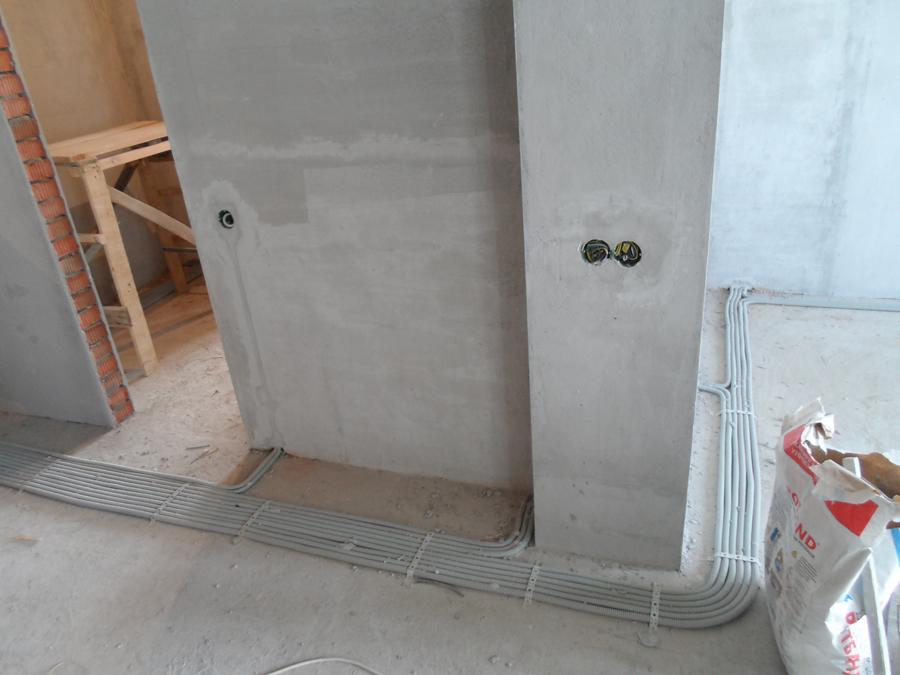

Прокладка кабеля
Для того чтобы провода не сдвинулись в процессе монтажа по полу, их можно закрепить при помощи специальных хомутов из пластика. Это пригодится при заливке бетона. Если пренебречь хомутами, с большой вероятностью проводка сдвинется и перестанет соответствовать начерченной на бумаге схеме.
Для того чтобы защитить гофру и сделать стяжку пола более прочной, рекомендуется использовать арматуру или полимерную сетку.
На кабель-каналах лучше не экономить, используя прочные качественные материалы. Начинать вести их нужно от распределительного щитка. Каждый кабель должен иметь собственный канал. При наличии разветвлений будет тяжело извлечь поврежденный участок, придется вскрывать пол.
После выведения кабелей в каналы, пробитые под них ходы нужно замазать гипсом, можно воспользоваться цементной смесью или заштукатурить пустоты.
После этого можно производить непосредственную стяжку пола. Следите за тем, чтобы гофра была утоплена в цементную смесь не меньше, чем на 30 мм. На короб не должно быть физического воздействия, например, от массы стяжки, в противном случае он деформируется или разрушится.
В целом монтаж электропроводки под полом не вызовет затруднений, если соблюдать инструкции. Это недорогой и удобный способ маскировки проводки, при котором не страдает целостность стен, не требуется переклеивать обои или проводить дополнительные отделочные работы после завершения монтажа.
Прокладка проводов внутри зданий
Среди общих требований указывается недопустимость прокладки рядом цепей напряжений до/выше 42 вольт за редким исключением (см. п. 2.1.16). Актуально сегодняшней действительности, когда хотелось без ограничений ванную комнату осветить постоянными 12 вольтами. Благо адаптер на DIN-рейку продается за 800 рублей. Оказывается, запрещено объединять одной веткой. Сделайте разводку дома от 12 вольт. Безопасно, допускает применение минимального сечения проводки.
ПУЭ 6 тут дает ответ: применяйте несгораемые разделительные перегородки меж проводами. Гораздо более любопытным покажется требование совместного следования фазного, нулевого (обратного) проводов (запрещается использовать соседние трубы). Жителям деревни следует знать: кабель не прокладывается в сгораемых полостях, нишах деревянных стен. Многие используют керамические валики-изоляторы (расстояние до плоскости свыше 10 мм, либо, подкладывая несгораемый материал).
При открытой прокладке расстояние от пола не менее 2,5 метров. Бьемся об заклад, в частных домах сельчанами требование не выдерживается. Только для помещений с повышенной опасностью. Не обязаны снижать вольтаж, умещая в верхний лимит 42 вольта, электрический кабель для внутренней прокладки размещая на высоте от двух метров. Но можно сделать. Вспомните адаптер 12 вольт, ставят в распределительном щите. Целям освещения совершенно точно хватит снабдить деревенский домик. Что касается розеток, следует использовать защищенную прокладку (кабель-каналы). При степени защиты короба IP20 и выше высота не нормируется.
Кстати, голые скрутки запрещены даже для цепей заземления. Изоляция стыков не хуже линейных участков. Далее идут очевидные требования: отсутствие натяжений, доступность узлов, соединений (сервисным специалистам). Под облицовку должен укладываться защищенный от сгорания кабель: забыли многие монтажники. Ютуб сколько угодно сюжетов выдаст: облицовка ПВХ-панелей скрывает традиционный ПВС на несколько жил. Упомянутая часть ПУЭ бездействует, сам процесс монтажа не становится менее опасным. Выводы делайте сами: строим для государственных инспекторов, чиновникам по большому счету плевать на последствия (букву закона обязаны соблюсти), делаем для себя (чтобы гарантированно ничего не случилось).
Таким образом, прокладка электрического кабеля в деревянном доме обращается тонким искусством. Полезен алюминиевый гофр. Понятно, пластиковый годится не всегда из соображений отсутствия несгораемости. Утешьтесь: алюминиевый гофр легко заземлить, безусловно улучшая электромагнитную обстановку дома, упростит замену проводки, спасет против возгорания. Как прочие металлические части строения, рукава, трубы, каналы кабелей зануляются. Способны послужить экраном. Подробнее нормативы прокладки электрического кабеля читайте в табл. 2.1.3 ПУЭ 6, по особенностям укладки в различных климатических условиях (жара, сырость) много правил прописано разделом.
Повышенное внимание уделяется местам пересечения с трубопроводами. Прокладка электрического кабеля ведется, оставляя зазор минимум 5 см.
Если в трубопроводе вода горячая, либо нечто воспламеняющееся (читай, газ), дистанция возрастает вдвое. Причем в каждую сторону перекрестка должна обеспечиваться защита на 25 см против механических повреждений. На параллельной магистрали из трубопровода, кабеля расстояние берется 10 или 40 см минимум в зависимости от содержимого (газ, керосин, горячая вода, пар).
Важные правила
Схема укладки теплого пола.
- В местах соединения, присоединения и ответвления жил кабелей и проводов должен предусматриваться запас кабеля (провода), который обеспечивает возможность повторного соединения, присоединения и ответвления.
- Оконцевание, соединение и ответвление жил проводов и кабелей должно производиться с помощью опрессовки, пайки, сварки или сжимов (болтовых, винтовых и т.д.) в соответствии с утвержденными инструкциями, которые действуют на данный момент.
- В местах ответвления и соединения кабели и провода не должны испытывать каких-либо механических усилий тяжения.
- Места ответвления и соединения жил кабелей и проводов, соединительные и ответвительные сжимы и т.д. должны иметь изоляцию, которая равноценна изоляции жил целых мест кабелей и проводов.
- Электропроводка труб в помещениях обязательно должна выполняться сменяемой: в каналах строительных конструкций скрыто, а в электротехнических плинтусах, коробах и т.д. – открыто.
- В подпольях, технических этажах, чердаках, неотапливаемых подвалах, вентиляционных камерах, особо сырых помещениях электропроводка должна устанавливаться открыто.
- В зданиях со строительными конструкциями, которые выполнены из негорючих материалов, может быть допущена замоноличенная несменяемая прокладка групповых сетей в бороздах перегородок, стенок, перекрытий, в слое подготовки пола, под штукатуркой, в пустотах строительных конструкций, которая выполняется кабелем или изолированными проводами в защитной оболочке.
Какая проводка лучше для квартиры скрытая или открытая
На сегодняшний день применяются оба варианта, но большей популярностью пользуется скрытая проводка. Рассмотрим её преимущества:
- в квартире не видно кабелей, элементы электросети не портят общий дизайн комнаты;
- провода, расположенные под какой-либо поверхностью, находятся в безопасности от механических повреждений, к ним не доберутся дети и домашние животные;
- короткое замыкание открытой проводки может привести к возгоранию близкорасположенных предметов. В свою очередь, сантиметровый слой штукатурки либо прочная поверхность пола остановят любые посылы к возгоранию. Максимум, что может произойти — оплавление проводов;
- делать косметический ремонт (красить пол, менять обшивку потолка и переклеивать обои) куда проще, когда не мешают провода;
- специалисты утверждают, что правильно распланированная и вмонтированная скрытая проводка имеет гораздо больший срок эксплуатации, нежели открытая;
Несмотря на вышеописанные достоинства, скрытая проводка обладает рядом недостатков:
- через скрытые кабеля проходит ток меньшего напряжения. Это связано с плохой вентиляцией и возможным перегревом проводки в случае перенапряжения;
- такой вид прокладки проводов обойдётся гораздо дороже, нежели открытый. На монтаж оборудования уйдёт больше времени;
- повреждённый скрытый кабель сложно заменить. Такие работы повлекут за собой серьёзные растраты.
