Устройство проводки в кабель канале

К реализации любой идеи, а уж тем более такой ответственной, как электрификация бани, следует подготовиться. Нужно заранее все продумать, предусмотреть и, естественно, распределить этапы работ.

Тем, кто решил проложить кабель в электротехническом коробе, предстоит:

• составить чертеж обустраиваемого объекта с точными размерами;
• определиться с количеством и типом проводов, уложить которые потребуется в кабель канал;
• выбрать оптимальную трассу проводки и нанести ее на план;
• купить короба с аксессуарами согласно сделанной схеме;
• разметить путь электропроводки;
• правильно подготовить короба к установке;
• соорудить канал для укладки кабеля;
• уложить провода, правильно закрепить их и закрыть крышки;
• установить выключатели и розетки.

Для прокладки силовых и слаботочных проводов в одном кабель канале желательно приобрести короб с секциями. Силовые и слаботочные линии не должны пересекаться или скручиваться в жгут, иначе при передаче сигнала возникнут помехи.

Осуществлять прокладку кабеля следует в кабель канале, размер которого позволяет свободно расположить в нем весь набор требующихся проводов. Крышка должна без усилий защелкиваться, чтобы вся конструкция не «распахивалась» от случайного прикосновения.

При покупке обязательно нужно проверить крышку кабель канала «на предмет» закрывания. Не стесняясь продавца «пощелкайте» замком несколько раз. Будет обидно, если в уже установленном основании крышка просто не будет «держаться».

Планирование – гарантия успеха в работе

Прокладка проводки в коробе относится к разряду открытых схем, потому в обязательном соблюдении горизонталей, перпендикуляров и вертикалей нет необходимости. Ведь трасса полностью обозрима. Т.е. при желании повесить полочку на стену, угрозы случайно пробить кабель не возникнет. Допустимы диагональные линии, всевозможные зигзаги, ступени. Однако непреодолимая тяга хозяев к четкой геометрии чаще всего заставляет придерживаться строгих направлений, свойственных закрытой схеме проводки. Обычно линии параллельны плоскостям пола и стен, вытянуты вдоль оконных и дверных проемов.

Вычертить трассу можно, как душе будет угодно. Главное, чтоб не возникало ситуаций для случайного повреждения электросети, а также чтобы «привязанными» к ней выключателями и розетками было удобно пользоваться.

Нормативных регламентов по поводу устройства открытой проводки нет, есть рекомендации:

• удобно пользоваться выключателем, если он установлен возле двери со стороны ручки на высоте 90 – 160 см от плоскости пола;
• от потолка желательно отступить min 15 см, от оконного проема min 10 см;
• ближе 30 см от плоскости пола горизонтальные линии проводки и электроустановочные устройства располагать не стоит из-за возможности случайного увлажнения в ходе уборки. Исключение – плинтус с кабель каналом, но его зачастую используют для прокладки слаботочных проводов, применяемых для подключения интернета, телефона, антенны.

Согласно собственноручно сделанной схеме закупаем материал, приобретаем аксессуары, запасаемся инструментом для резки.

Начинающим мастерам желательно запастись коробом на 10-15% больше расчетного метража. Не нужно сразу весь материал нарезать на требующиеся для монтажа отрезки. По факту обязательно выявятся отклонения, свойственные отечественному строительству.

Лучше действовать последовательно: 7 раз померил – для уверенности приложил к месту установки – аккуратно отрезал – прикрепил. И так с каждым отрезком, для крепления которого на стене нужно заранее разметить место установки простым карандашом. В процессе разметки будущей трассы не нужно ориентироваться на линии сопряжения пол/стена, стена/потолок и т.д. Реальное положение выверяйте уровнемером и отвесом.

Что представляет собой кабель — канал

Кабель-канал представляет собой пластиковый короб, в котором протягивается один или несколько проводов. Для изготовления пластикового короба используются негорючие материалы, которые могут предотвратить пожар в квартире или офисе. Кроме того, при изготовлении кабель-каналов используются полимерные материалы, например, поливинилхлорид, которые не теряют свой цвет с течением времени и не теряет своей формы под воздействием различных осадков, поэтому пластиковые кабель- каналы могут быть использованы для прокладки коммуникаций на улице, например, при подключении кондиционеров.

Пластиковые короба легко пилятся с помощью ножовки или «болгарки», при соединении секций кабель-каналов достаточно выставить их на одной линии максимально близко друг к другу, применять дополнительные элементы для крепления не обязательно. Как правило, перед укладкой кабель — канала на стене проводится линия, относительно которой и производится установка пластикового короба на стене с помощью самореззов.

В настоящее время выпускается множество видов пластиковых кабель-каналов различных типовых размеров, которые могут быть использованы для прокладки одного или нескольких проводов. Прикрепить кабель-каналы к стене можно с помощью саморезов, благодаря своему низкому весу, кабель-канал может быть прикреплен как к бетонной, так и к гипсокартонной стене. Для удобства прокладки проводок в пластиковом кабель-канале есть специальные направляющие, которые не позволяют проводам перепутаться.

Пластиковый кабель-канал закрывается с помощью крышки на защелках, которая, в случае необходимости, может быть легко снята. Чаще всего на рынке можно встретить кабель-каналы белого света, но в некоторых случаях можно найти и коричневые кабель-каналы.

При прокладке кабель-канала возникает необходимость обходить углы или устанавливать дополнительные розетки многие производители кабель — каналов изготавливают подобную фурнитуру. Данные элементы подбираются, исходя из ширины кабель канала, и монтируются также с помощью защелок.

Большая часть кабель-каналов, которая продается в нашей стране, изготавливается в Турции, Германии или Франции, в настоящее время некоторые российские предприятия начали осваивать выпуск подобной продукции. Кроме пластиковых, на рынке можно встретить и металлические кабель-каналы, которые более надежны, но стоимость их монтажа намного выше.

Стоимость пластикового короба зависит от целого ряда параметров, как правило, кабель- каналы продаются погонными метрами, что значительно облегчает расчет при планировании укладки коммуникаций. Перед покупкой пластиковых коробов лучше всего обратиться к специалистам, которые смогут определить не только длину пластикового короба, но и количество уголков, разветвителей и заглушек, необходимых для монтажа кабель-канала.

Какой кабель канал нужен владельцу бани

Для организации электропроводки открытого типа выпускают сейчас обширный диапазон различных по форме, габаритам и цвету изделий. Преобладают в продаже демократичные белые пластиковые короба длиной от 2х м с вариациями в пару-тройку десятков см.

У желающих подобрать продукцию точно в тон деревянным стенам есть шанс купить каналы необходимого цвета. Имеются в магазинах комплексные системы с полным набором аксессуаров для формирования сети любой степени сложности. Есть мини-каналы без дополнительных приспособлений, облегчающих монтаж.

Резку кабель каналов по требующимся покупателю размерам в магазинах не выполняют. Готовить отрезки к монтажу магистрали нужно будет самостоятельно. Запастись нужно будет ножовкой по металлу, лучше болгаркой. Потребуется стусло для разрезания заготовок под углом.

Выбор определяет цель работы:

• если задача заключается в установке дополнительного выключателя или розетки, достаточно приобрести накладную разновидность данного электроустановочного изделия и купить к ней один мини-канал;
• если электрификация бани будет производиться с нуля, есть смысл купить частично или полностью комплекс каналов с аксессуарами: угловыми и Т-образными разводными элементами, заглушками, приспособлениями для устройства розеток, распределительных коробок, выключателей и др.;
• если планируется собственноручно устроить несложную цепь с прокладкой кабеля в недорогих пластиковых коробах, нужно предварительно составить схему, подсчитать метраж каналов и запастись аксессуарами той же марки.

Покупатели комплексной системы вместе с приятным приобретением получат подробную инструкцию об установке основных и дополнительных элементов для состыковки их в единую магистраль.

Домашним умельцам, принявшим решение использовать мини-короба для организации электропроводки, инструкцию не предложат. Им-то и пригодится статья о том, каким образом осуществляется прокладка кабель канала и какие правила требуется соблюдать.

Классификация кабельных каналов

Использование кабель канала позволяет закрепить кабель на основании из бетона, кирпича, дерева, гипсокартона, пеноблока, камня.

При этом способы прикрепления будут разными.

В зависимости от помещения, схематического расположения линий проводки и количества проводов в них рекомендуется применять короба различного вида.

Детальная классификация их представлена в таблице.

Рынок позволяет подобрать изделия под конкретные условия эксплуатации.

Самым дорогим вариантом являются алюминиевые, наиболее дешевым – пластиковые. Последние в любом случае следует брать, которые не горят, а плавятся.

Разновидности жестких и гибких конструкций

От степени жесткости или гибкости кабельного лотка зависит возможность его монтажа в тех или иных условиях

Это особенно важно в тех случаях, когда проводка прокладывается по сложным поверхностям (с множеством углов, изгибов) или когда есть риск механического повреждения конструкции в процессе эксплуатации

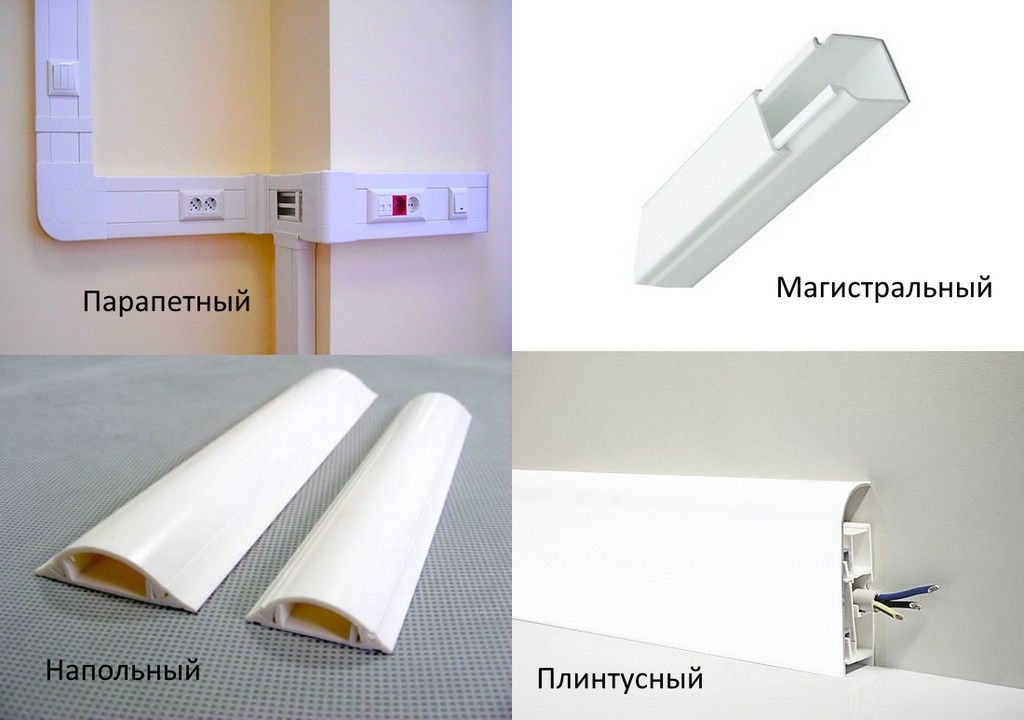

Жесткие каналы представлены следующими разновидностями:

1. Короба с отверстиями: конструкции из металла и проволоки, парапетные и перфорированные изделия.
2. Глухие короба: напольные, прозрачные, парапетные или плинтусные.

К группе гибких относятся такие виды кабель каналов:

1. Гофротрубы: литые трубки из мягкого пластика или резины.
2. Цепи, траки: конструкции полузакрытого типа, состоящие из множества одинаковых секций. Они могут изгибаться в одной плоскости под произвольными углами. Ширина цепи – от 20 до 230 мм.

Гибкие системы часто используются при прокладке электропроводки по неровным поверхностям, например, в бревенчатых домах, где сложно выровнять стены.

Назначение кабель канала

Если в квартире открытая проводка, то провода расположены на поверхности стен, проходят под полотком или у пола. Конечно, это не значит, что к обоям или плитке их следует прибивать гвоздями и оставлять все в таком виде. Чтобы спрятать провода, необходимо установить специальный защитный короб – кабель канал.

Такое решение имеет массу преимуществ, начиная с того, что для организации проводки вам понадобится меньше времени, заканчивая быстрым и простым ремонтом неисправного участка. Кроме того, при открытой проводке можно в любой момент сделать дополнительною электроточку или провести еще одну линию. Провода, спрятанные в кабель канале, смотрятся аккуратно и не представляют опасности для детей и домашних питомцев.

Однако открытая проводка имеет и свои недостатки. Один из самых ощутимых – уменьшение свободного пространства. Если на стене или у пола проходит кабель канал, вы не сможете вплотную пододвинуть мебель. Конечно, речь идет лишь о паре сантиметров, но для квартир со скромной квадратурой это может стать проблемой. Также открытая проводка подойдет не всякому интерьеру – строгие очертания защитного короба придают помещению некую «офисность», нелепо смотрятся на дорогих обоях и среди изысканной мебели.

Ширина кабель канала должна позволять прятать в него любой провод, но лучшим вариантом будут изделия с гибкими многопроволочными жилами. Гибкие кабеля гораздо проще уложить в продольную канавку и согнуть на углах.

Кабель канал состоит из боковых стенок и соединяющей их спинки. Открытая часть закрывается специальной крышкой на защелках с двойным замком. Существует много разновидностей каналов для проводов, отличающихся формой, размерами и материалом, из которого они сделаны. По форме они могут быть П-образные, округлые, треугольные и даже изогнутые. Внутри могут присутствовать перегородки, образующие ложбинки для отдельных кабелей.

Чаще всего кабель каналы изготавливают и продают отрезками длиной 2 м. Но чтобы спрятать открытую проводку мало купить только их – необходимо приобрести целый набор сопутствующей фурнитуры – угловые и поворотные вставки, заглушки, розеточные модули и т.д.

Выбор кабель канала

Как мы уже говорили, кабель каналы различны по форме, структуре и материалу, из которого они сделаны. Так, на рынке можно встретить стальные, пластиковые и алюминиевые изделия.

Рассмотрим каждый вариант более подробно:

Металлический кабель канал – подходит для наружных и внутренних работ. Главный плюс – широкая цветовая палитра, позволяющая подобрать вариант под любой интерьер. Защищены от ржавчины покрытием из оцинкованной стали.
Оцинкованный кабель канал – изготовлен из алюминия, который, как известно, не подвержен коррозии, поэтому его смело можно использовать для защиты кабелей вне дома. Отличаются завидной долговечностью и эстетичностью. Алюминиевые и стальные кабель каналы полностью пожаробезопасны, в отличие от следующего «кандидата».
Пластиковый кабель канал – самый дешевый, а потому наиболее популярный вариант для использования внутри дома. Сделан из пластика с различными добавками, увеличивающими прочность и долговечность. Могут быть различных цветов, но в основном используются белые изделия. Если выбор пал на короб из ПВХ, следует учитывать, что в одну ячейку можно поместить лишь один провод. При небольших размерах сечения кабель канала двойной замок необязателен.

Способы закрепления

Крепление кабеля к стене выполняется различными способами. Выбор определенного варианта зависит от состава рабочей поверхности. Используемые материалы, работа с ними рассмотрены в таблице.

Ширина шага корректируется, исходя из неровностей поверхности. Подробнее о том, как выбрать и установить кабельный канал, смотрите в этом видео:

Первые 3 способа предусматривают возможность в целости демонтировать элементы, а 4-й – только с фрагментами отделки. Установленный короб отлично смотрится только на ровных стенах.

Разводить проводку в кабель-канале рекомендуется после проведения всех отделочных работ (наклеивания обоев, нанесения декоративной штукатурки).

При данном способе прокладки линий соблюдаются нормы ПУЭ, легко можно добраться до места неполадки.

Представленные варианты закрепления надежно состыковывают поверхности. Многообразие материала вписывает проложенные трассы в обстановку квартиры.

Другие типы конструкций

Кроме наиболее распространенных типов конструкций также применяются следующие изделия:

1. Уплощенный напольный короб. Канал с овальной крышкой прикрепляется к полу саморезами. С помощью такого изделия можно протянуть кабель к столу, расположенному посередине комнаты. Овальная конструкция не мешает передвижению по помещению. Кабель-канал этого типа изготавливается из оцинкованной стали, алюминия, жесткого пластика. Размеры – от 50х12 мм до 160х65 мм. Изделия поставляются в различных цветах. Главный недостаток – невозможность поместить в короб несколько проводов.
2. Перфорированный канал. Конструкция изготавливается из металла или пластика, отличается минимальным весом, может устанавливаться на гнутых поверхностях. Перфорированные каналы используются для группировки кабелей в электрощитках производственных помещений. Размеры изделий такие же, как у обычных каналов из пластика. Проводка в кабель канале надёжно защищена от перегрева благодаря циркуляции воздуха. Доступ к проводам остается открытым на любом участке магистрали.
3. Угловая потолочная конструкция. Это треугольное пластиковое изделие устанавливается на стыках стен и потолка. Стыки обрезаются под углом 45 градусов, закрываются заглушками. Такой короб легко монтируется, отличается приятным внешним видом и цветовым разнообразием. Размер внутренней части – до 40х40 мм.
4. Проволочный лоток. Прокладка кабелей в каналах этого типа выполняется на промышленных предприятиях. Направляющие изготавливаются из металлической проволоки. Изделия экономичны, не задерживают пыль, обеспечивают свободный доступ проводам. Можно выполнить разветвление системы без демонтажа конструкций. Лотки крепятся к стенам саморезами, провода внутри конструкции скрепляются хомутами. Ширина основания лотка – 50-600 мм, высота стенок – 30-100 мм.
5. Прозрачные каналы для светодиодных лент. Они похожи на угловые направляющие, но внутри них присутствует перегородка под углом 45 градусов, к которой крепится светодиод. Направляющие устанавливаются под потолком или внутри шкафчиков. Ширина светодиодной ленты – 5-20 мм.

Размер кабель-канала нужно подбирать исходя из количества и диаметра проводов. Количество проводников в коробе не нормируется, главное – чтобы можно было закрыть крышку.

Как крепить кабель канал нюансы установки и прокладки провода в электротехническом коробе

Электротехнический короб – оптимальное решение для организации проводки в банях. Проложить электросеть в строении из бруса или бревна скрытым способом слишком дорого и сложно. Однако строгим регламентом ПУЭ запрещен открытый монтаж силового кабеля в помещениях с характерным для них парообразованием и с высоким содержанием влаги. Проще, дешевле и удобнее установить короба, совмещающие плюсы проводки открытого и закрытого типа. С установкой данных защитных приспособлений без проблем справится любой домашний мастер. Никаких затруднений не возникнет, если будущий исполнитель узнает, как крепить кабель канал и как правильно проложить в нем провод.

Электротехнические короба представляют собой простейшую конструкцию, выполненную из оцинкованного стального сплава, алюминия или из прочного, не поддерживающего горение пластика. Основной их элемент двухметровый профиль с П-образным сечением, который предстоит прикрепить к стене. В него укладывают силовой кабель и слаботочные провода, затем закрывают крышкой. Вот, собственно, и все дела.

Но у простейшего на первый взгляд процесса есть несколько важных нюансов. Их то и следует выяснить самостоятельному мастеру, чтобы результат не требовал доработок или глобальных переделок.

К семейству электротехнических коробов, применяемых в организации электропроводки по открытой схеме, относятся:

• настенные кабель каналы с односторонним или двухсторонним замком;
• напольный плинтус с секциями для проводов, преимущественно слаботочных;
• потолочный аналог предшественника;
• напольные системы с защитой от механического воздействия;
• лотки и гофоротрубы, используемые в основном для устройства проводки в подсобных помещениях и на внешних сторонах стен.

Т.к. условия эксплуатации обязывают во главу выбора ставить практичность, напольные варианты рассматривать не имеет смысла даже для обустройства комнат отдыха в банях.

Из эстетических соображений оставим мысли о проводке в гофротрубе и в лотках для наружных работ.

Рассмотрим самую распространенную разновидность прокладки кабеля в настенном канале из пластика. Это наиболее дешевые и простые в обработке короба, не требующие от исполнителя мастерских навыков и особых знаний.

Подготовка к монтажу, разметка поверхностей

Открытый монтаж предъявляет повышенные эстетические требования: все должно быть «ровно и параллельно». В этом случае короб закрепляют по линиям предварительной разметки. Ее проводят при помощи уровня (лазерного или водяного, строительного), угольника, рулетки, отбивки, линейки, карандаша (маркера).

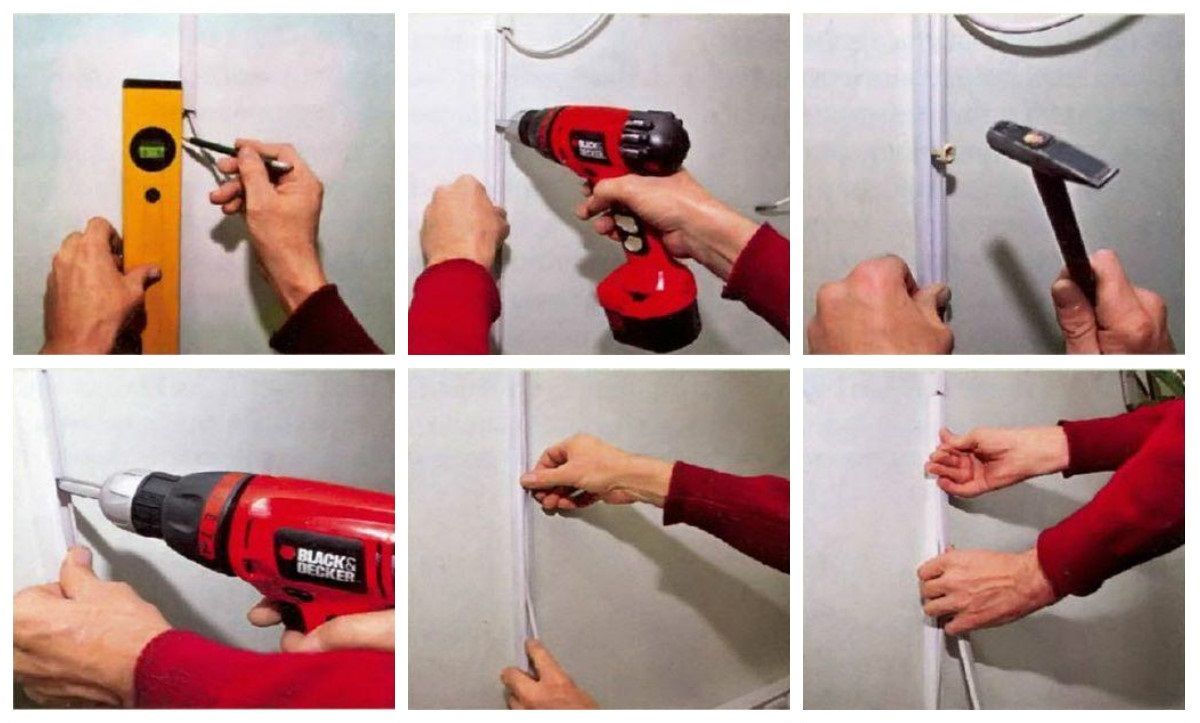

Инструкция по монтажу. Установите короб по нанесенной разметке

Вот как правильно поделить процесс на этапы:

• первоначально составляется схема прокладки электропроводки оптимальным образом;
• линии на стене наносятся отбивкой по уровню, все разветвления – строго под прямым углом;
• на них карандашом, согласно имеющемуся плану, отмечается расположение распределительных коробок, розеток, выключателей;
• необходимые корректировки вносятся по ходу работы.

Повороты и углы можно сделать самостоятельно

В конце следует подсчитать длину разметочных полос, число установочных точек, поворотов, углов. Это позволит заказать точное количество рабочего материала.

Повороты, углы можно приобретать, как в готовом виде, так и изготавливать из кабельного канала самостоятельно. Использование первых приводит к увеличению расходов. Но работа на сложных участках ускоряется, внешний вид трассы получается лучше, чем при использовании самодельных.

Самостоятельное изготовление потребует дополнительного применения герметиков для заделки швов.

При наличии лазера можно не делать разметку

Короба для монтажа можно нарезать предварительно (для большого участка) или по ходу действия. Первый случай начинается с точных замеров рулеткой по разметочным линиям.

Потом нарезают рабочий материал на нужные отрезки, чтобы после его установить. Здесь важна точность измерений.

Легче работу выполнять по схеме: примерил – отрезал – закрепил.

Нанесение ровных линий разметки и использование готовых комплектующих позволит прикрепить кабель канал, не портя красоты помещения.
